anziehen und das Gehäuse an der Montagefläche der Pumpe abstützen,
während die Zylinderschrauben angezogen werden.
e: Die Gehäusezylinderschrauben mit 16 Nm anziehen.
f: Gehäusebefestigungsschrauben anziehen.

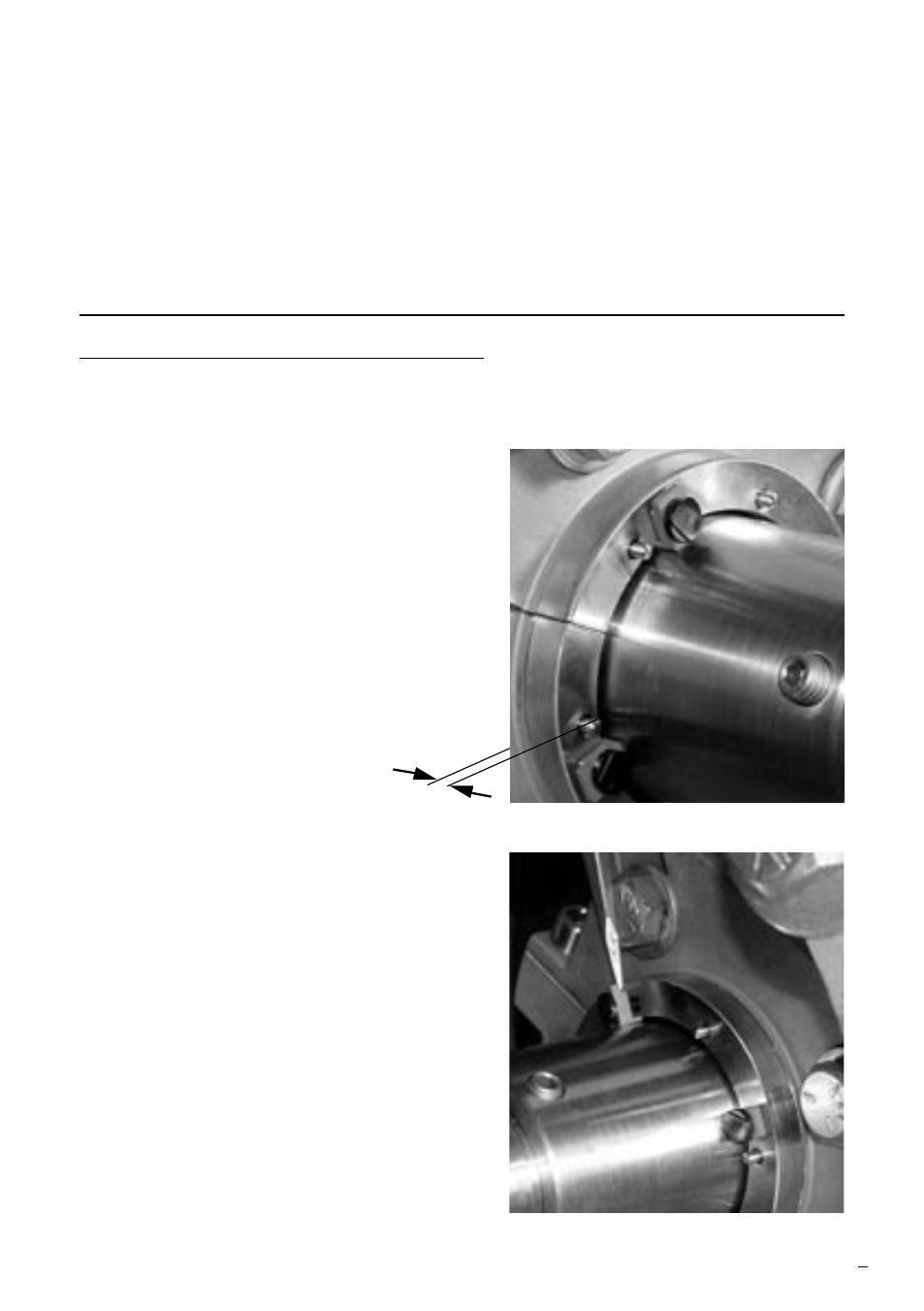

Schritt 7: Es ist zu beachten, wie
weit der Stift zur Montage und
Verschleißkontrolle aus dem Gehäuse
herausragt. Der Stift sollte 0,10“ bis
0,19“ (2,5 bis 4,8 mm) aus dem Gehäuse
herausstehen. Wenn dieser Wert über-
oder unterschritten wird, ist das Gehäuse
abzunehmen und zu überprüfen, ob es
korrekt montiert war.
Schritt 8: Die Zentriervorrichtungen mit
einem Schraubendreher abhebeln.
Schritt 9: Bei Bedarf die Spülleitung am
Gehäuse anschließen.
Schritt 10: Abschließend die Welle von Hand
drehen, um sicherzustellen, dass nichts
klemmt.
2,5-4,8 mm
5
Durchmesser
Anzugsmoment
1-3.750” (25,4-95,25 mm) 33 Nm
Über 3.750” (95,25 mm)
67 Nm
Anzug
smome
nte der Montageschrauben zwischen Gehäuse und Pumpe
Schritt 8
Schritt 7
