4

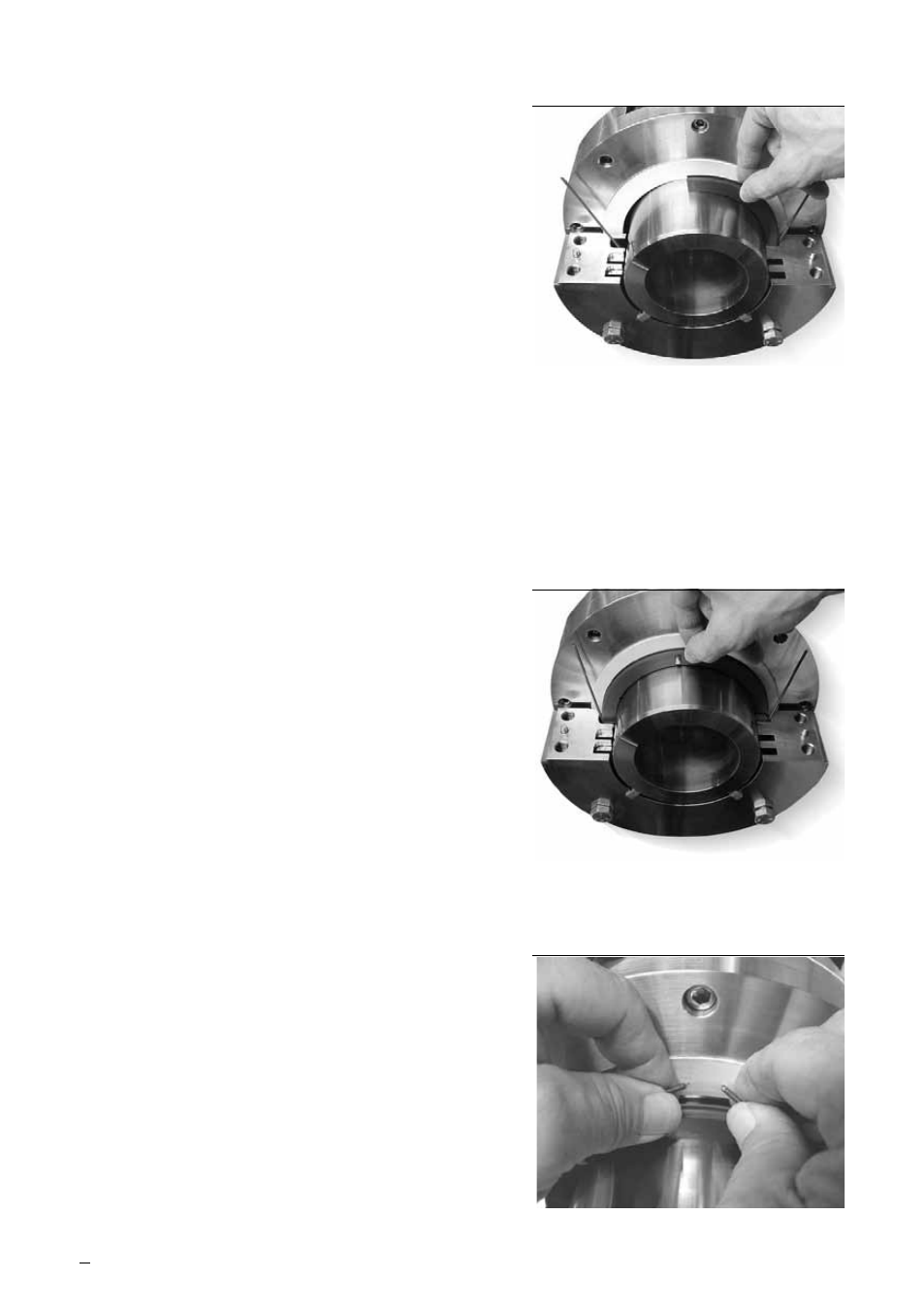

Abbildung 6
2.5 Ein Ringsegment ohne Mitnahmestift ist
auszuwählen. Dieses ist über der Nut in der
unteren Gehäusehälfte zu positionieren. Es
muss sichergestellt sein, dass die nummerierte
Seite der Stiftnut in der Gehäusefuge gegen-
überliegt. Nun wird das erste Segment in die
Nut hineingedreht. Die Garterfeder sollte sich
dann am Außendurchmesser des Segments
befinden.
2.6 Bei 3-Segment-Ringen ist der andere Ring
ohne Mitnahmestift auszuwählen, wobei die
nummerierten Enden so zu positionieren
sind, wie in Abbildung 2 dargestellt. Es muss
sichergestellt sein, dass die nummerierte Seite
der Stiftnut in der Gehäusefuge gegenüber-
liegt. Nun wird das zweite Segment so in die
Nut hineingedreht, dass die Segmentenden
frei liegen. Die Garterfeder sollte sich dann
am Außendurchmesser der beiden Segmente
befinden.
2.7 Das abschließende Segment wird montiert,
wobei die nummerierte Seite wieder der
Stiftnut in der Gehäusefuge gegenüberliegen
muss. An einer der Fugen bleibt ein Spalt
bestehen.
2.8 Die Enden der Garterfeder werden vorsichtig
in die Nut des segmentierten Rings eingehakt.
Feder nicht überdehnen!
Abbildung 7
Abbildung 8
