5
2.9 Den Ring drehen, bis der Mitnahmestift in die
Stiftnut an der Gehäusefuge einrastet.
2.10 Schritte 2.3-2.9 bei allen Segmentringen
wiederholen. Abbildung 10 zeigt eine fertig
montierte, aus 3 Ringen bestehende Einheit.
2.11 Die obere Gehäusehälfte langsam und vor-
sichtig auf die untere Gehäusehälfte absen-
ken. Zylinderschrauben zur Gehäuseverbin-
dung einsetzen und mit mindestens
14 Nm (10 ft-lbs) anziehen.
2.12 Gegebenenfalls ist die Montage der Gehäu-
semanschette gemäß der Darstellung in der
Einbauzeichnung abzuschließen. Zur Fixie-
rung der Manschette kann ein Allzweckkleber
verwendet werden. Die Welle bzw. die Ringe
dürfen nicht verunreinigt werden.

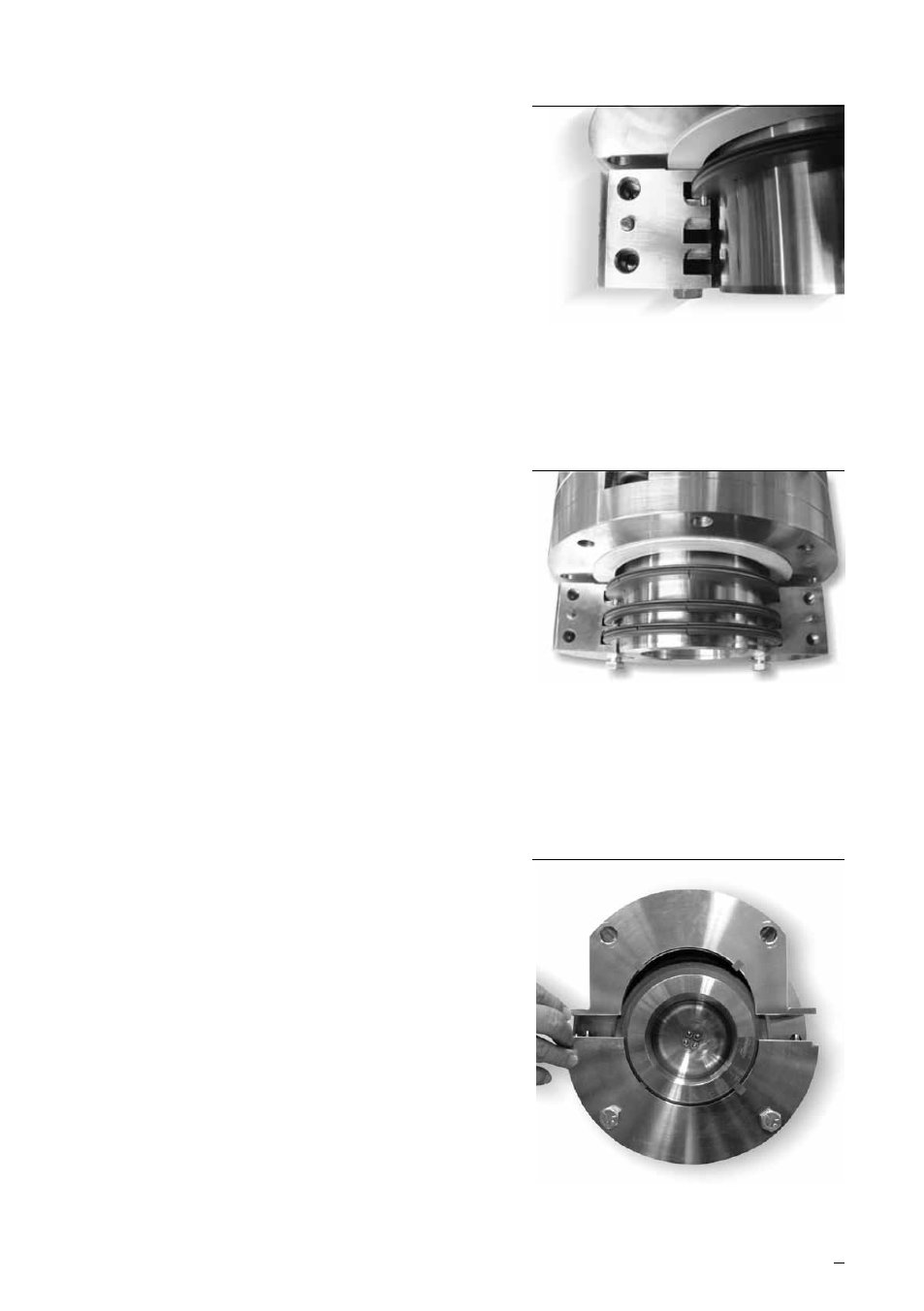

Abbildung 9
Abbildung 10
Abbildung 11
