Mixerpac ML-200 mit Lager - Montage- und Wartungsanleitung für Maschinenbauteile
Hauptzeichnung nochmals kontrollieren.
Die Einbaumaße der MIXERPAC müssen den Angaben der Hauptzeichnung
entsprechen. Nichteinhaltung der Angaben auf der Hauptzeichnung können zu
Havarien führen.
7.0 Anschluss des Versorgungssystems
7.1 Die MIXERPAC wird mit einem Versorgungssystem gemäß Angaben des Maschinen-
herstellers verbunden. Die Rohrleitungsverbindungen müssen aus korrosionsbestän-
digem Material sein und eine lichte Weite von mindestens 15 mm haben.
Wir empfehlen den Einbau eines Druckregelventils, einem Filter, einem
Durchflussregelventil, einem Durchflussmesser, einem Rückschlagventil, eines
Druckschalters (MIN - Alarm) und einem Manometer, gemäß der folgenden, schema-
tischen Darstellung.
Dosier-
Ventil
Sperr-
gas
Druck-
schalter
Filter
Regel-
ventil
Sperrdruck-
Anzeige
Durchfluß-
meßgerät
Manometer
(niedrig)
Sperrgas-
Eintritt

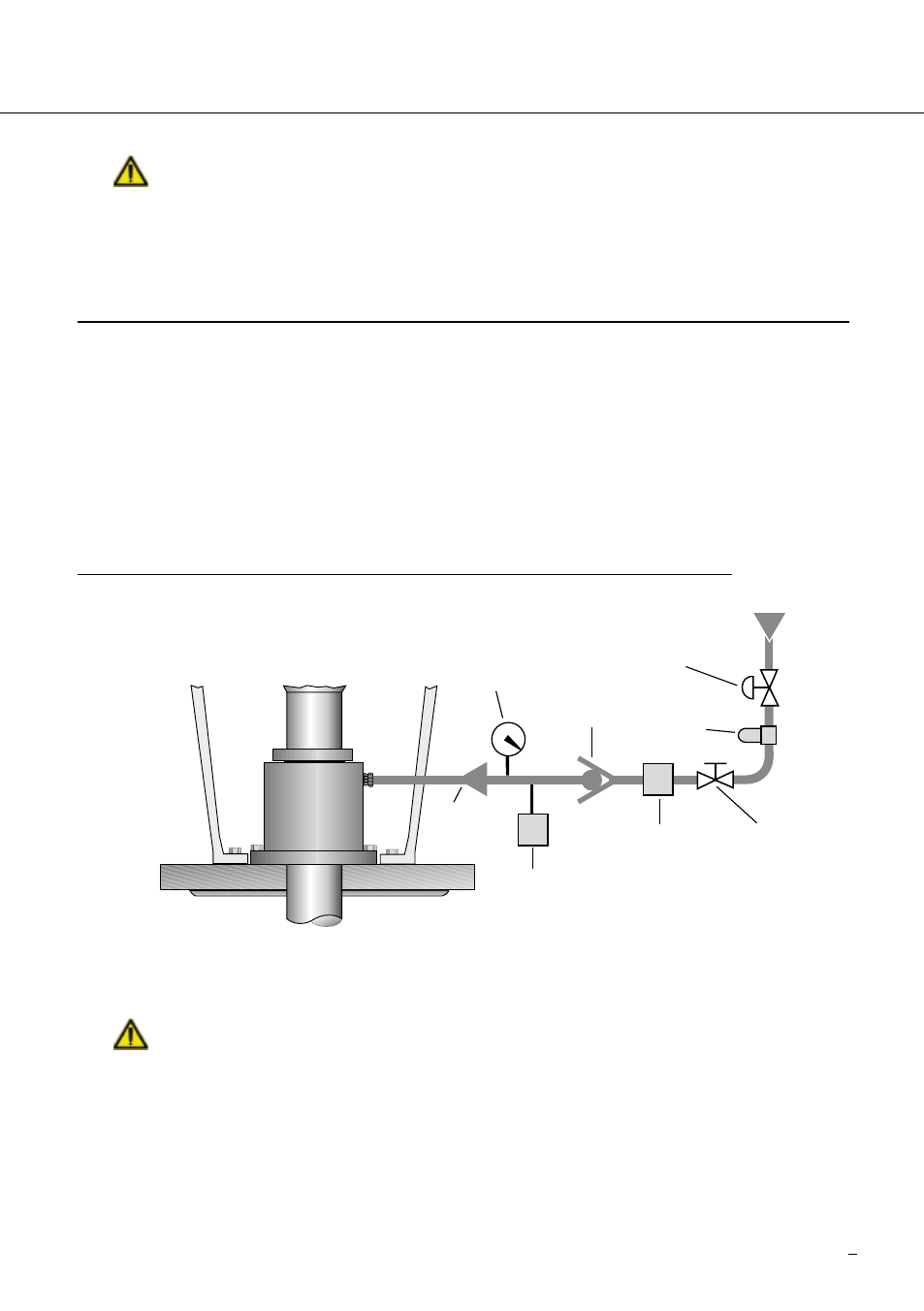

Empfohlene Verrohrung für eine gasgesperrte Doppeldichtung
Abbildung 1
7.2 Zuerst die Plastik-Verschlusskappen aus den Anschlussbohrungen der MIXERPAC
entfernen.
Die Anschlussbohrungen an der MIXERPAC sind entsprechend gekennzeichnet.
7.3 Die Zulaufleitung des Versorgungssystems an die entsprechende Bohrung
anschließen.
!
Eine Fehlbedienung von angebauten Absperr- oder Drosseleinrichtungen im
Versorgungssystem ist durch geeignete Maßnahmen zu verhindern.
7.4 Der Sperrgasraum der MIXERPAC ist über den Sperrgasanschluss mit einem gefil-
