6 Einbau der ISC2 Gleitringdichtung
Der Einbauraum der GLRD ist nach der zugehörigen Zeichnung bzw. Maßtabelle zu
überprüfen. Es ist sicherzustellen, dass alle Maße, Oberflächenbeschaffenheiten und
Toleranzen (z.B. Konzentrizität, Planlauf, Passungen) eingehalten werden. Einhalten
der Vorgaben nach z. B. ISO 1049 bzw. API 68, DIN 8161, FLOWSERVE
Druckschrift FSD101, FLOWSERVE Druckschrift FSD17.
Hinweis: Für die Montage ist das Einstellen der Dichtung nicht erforderlich. Die
Anweisungen gelten für ANSI Pumpen mit vertikal geteiltem Gehäuse. Für andere
Pumpentypen sind möglicherweise Änderungen des Verfahrens notwendig.Wenden
Sie sich bitte an Flowserve, wenn Sie Installationsunterstützung benötigen.
Es ist darauf zu achten, dass die Cartridge-Dichtung bzw. Dichtungsteile während
der Montage der Gleitringdichtung sicher gehandhabt und transportiert werden und
dass ergonomische Grundsätze befolgt werden. Um Personenschäden zu vermei-
den, sollte auch der Bediener Schutzkleidung gemäß den für die Anlage geltenden
Vorschriften tragen.
Teile der Gleitringdichtung, die während der Montagearbeiten betreten werden müs-
sen, sind durch entsprechende Vorkehrungen zu sichern. Diese Teile müssen rutsch-
hemmend, stolper- und absturzsicher ausgeführt sein (z. B. durch Anbringen von
Haltevorrichtungen).
6.1 Bringen Sie etwas Silikonfett auf die Welle oder Wellenhülse, falls nicht anders spezifiziert.
6. Überprüfen Sie den festen Sitz der Montagelaschen; ziehen Sie die Schrauben gege-
benenfalls an.
6.3 Schieben Sie die ISC2-Cartridge auf die Welle oder Wellenhülse mit den
Montagelaschen nach vorn Richtung Lagergehäuse. Siehe Abbildung .
6.4 Montieren Sie die Pumpenrückwand (Dichtungskammer) und verschrauben Sie diese
am Lagerträger. Siehe Abbildung 3.

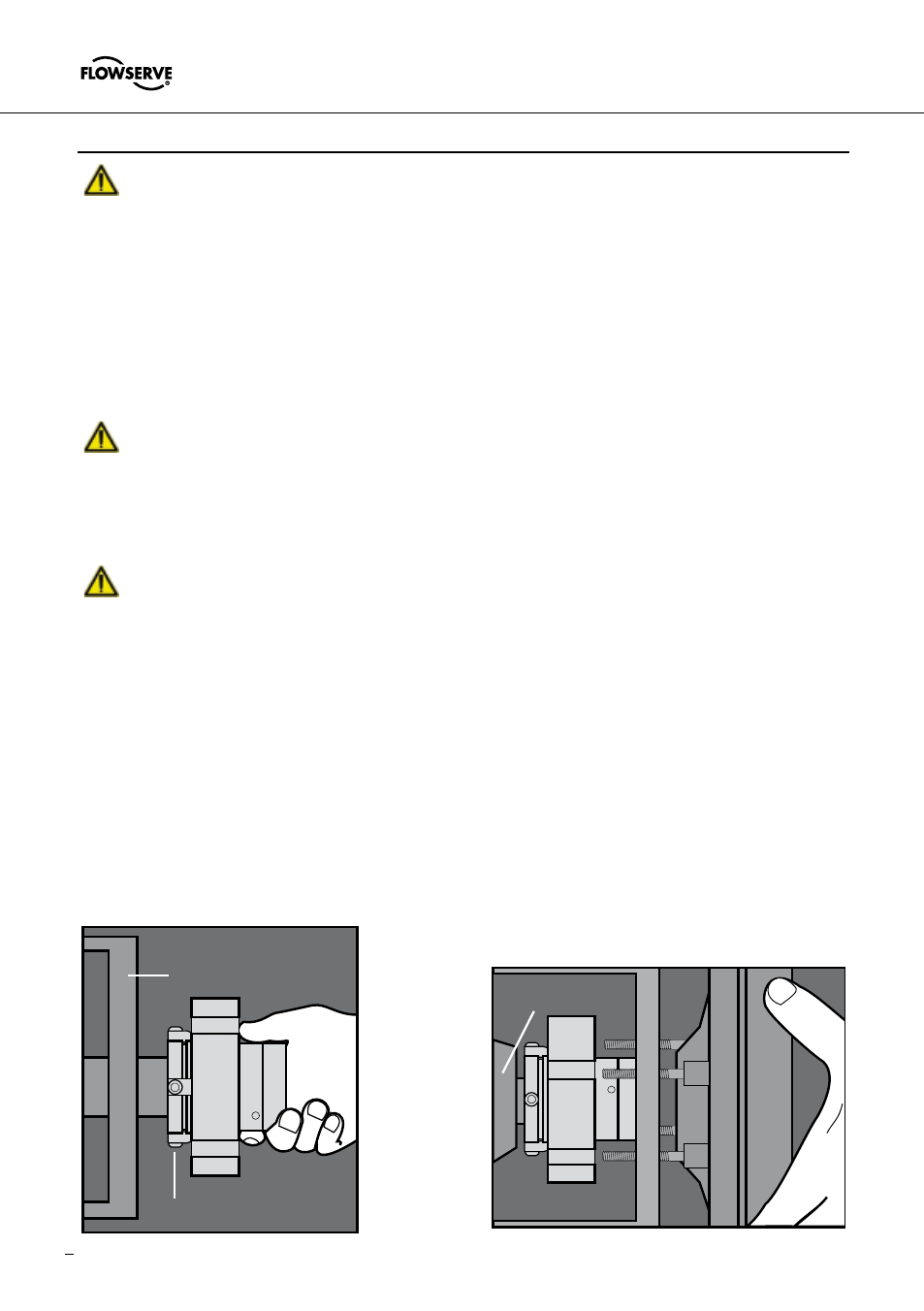

Abb. 2
Lagerträger
Montagelasche
Abb. 3
Pumpenrückwand
Dichtungs-
raum
