Systemstörungen
Fortsetzung
LED 3 blinkt langsam.
Ein Bus-Kommunikationsfehler
wurde erkannt.

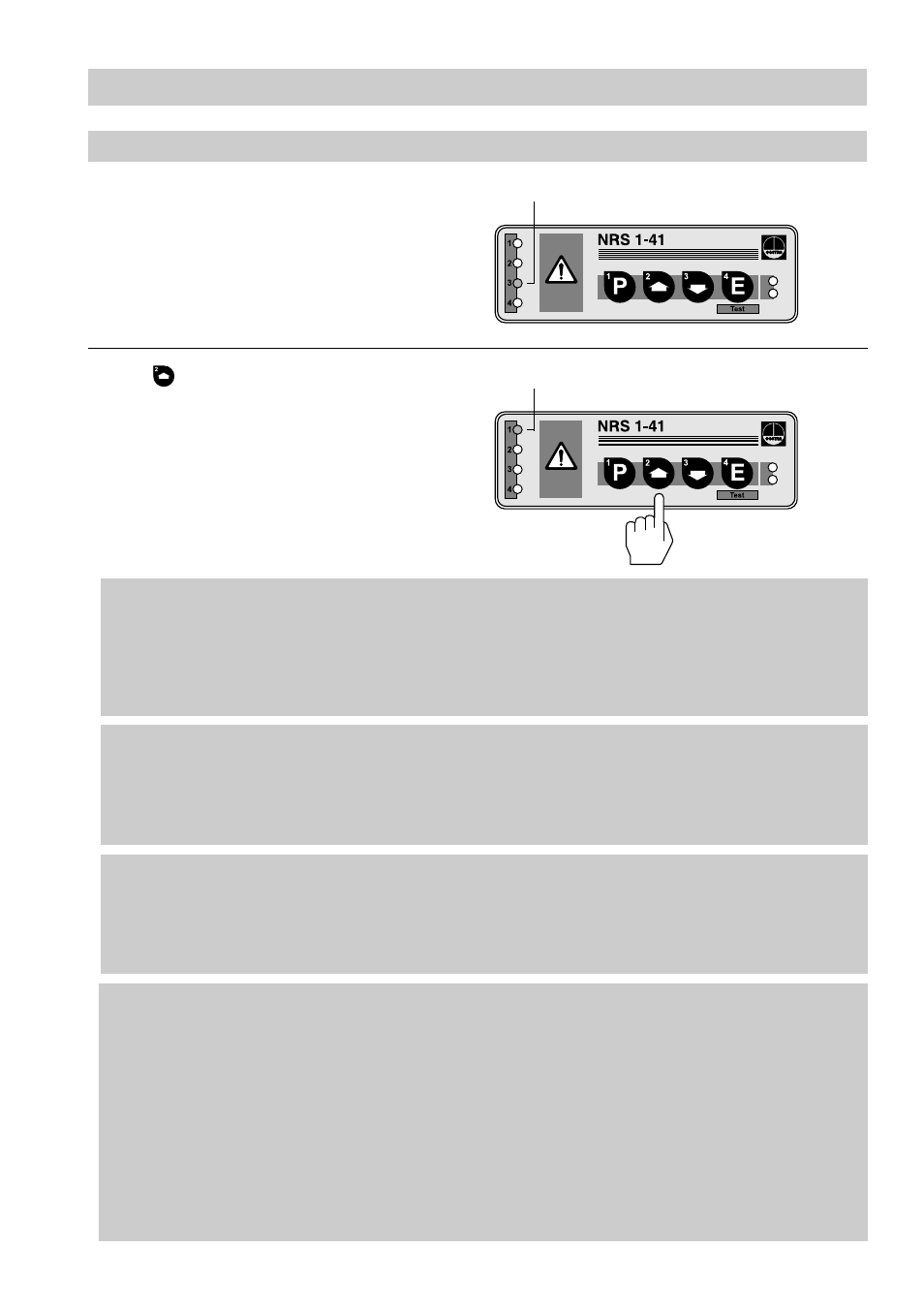

Systemstörung 2
LED 3 blinkt langsam
LED 1 blinkt schnell Taste gedrückt halten.
LED 1 blinkt schnell.
Ein Bus-Kommunikationsfehler
zwischen Niveauschalter und
Niveauelektrode wurde erkannt.
Fehler: Die Datenübertragung zwischen Niveauschalter und -elektrode ist unterbrochen!
Abhilfe: Die Busleitungen müssen gemäß Anschlußplan verdrahtet werden
(Polarität beachten). An den Bus-Endgeräten müssen gemäß
Anschlußplan 120
Ω
Abschlußwiderstände installiert sein.
System spannungsfrei schalten und nach 5 s neu starten.
Fehler: Die Baud-Rate eines oder mehrerer Bus-Geräte ist nicht gleich eingestellt!
Abhilfe: Die Baud-Raten aller im Bus kommunizierenden Geräte prüfen.
Die Baud-Raten müssen identisch sein. Bitte beachten Sie den Anhang.
System spannungsfrei schalten und nach 5 s neu starten.
Fehler: Die Gesamtlänge der Busleitung entspricht nicht der gewählten Baud-Rate!
Abhilfe: Die Baud-Raten bei allen im Bus kommunizierenden Geräte gemäß dem
Anhang ändern.
System spannungsfrei schalten und nach 5 s neu starten.
Fehler: Trotz korrekter Verdrahtung und Inbetriebnahme des Gerätes erscheint
eine Störungsmeldung.
Abhilfe: Ursache für die Störungsmeldung sind anlagenbedingte, hochfrequente
Störungen. Für die Entstörung der Spannungsversorgung liefern wir
Ferritringe, Bestell-Nr. 147253. Die 230 V-Versorgungsleitungen sollten
fünf bis zehn mal durch den Ferrit-Ring geschlungen werden. Sind mehrere
Steuergeräte im System vorhanden, können sie über die entstörte
Zuleitung versorgt werden. Für die Entstörung der Bus-Leitungen liefern
wir Klappenschalen-Ferritringe, Bestell-Nr. 147254. Die Klappenschalen-
Ferritringe werden in der Nähe der Klemmleiste des Steuergerätes auf die
Bus-Leitungen geklemmt. System nach Installation neu starten.
