3

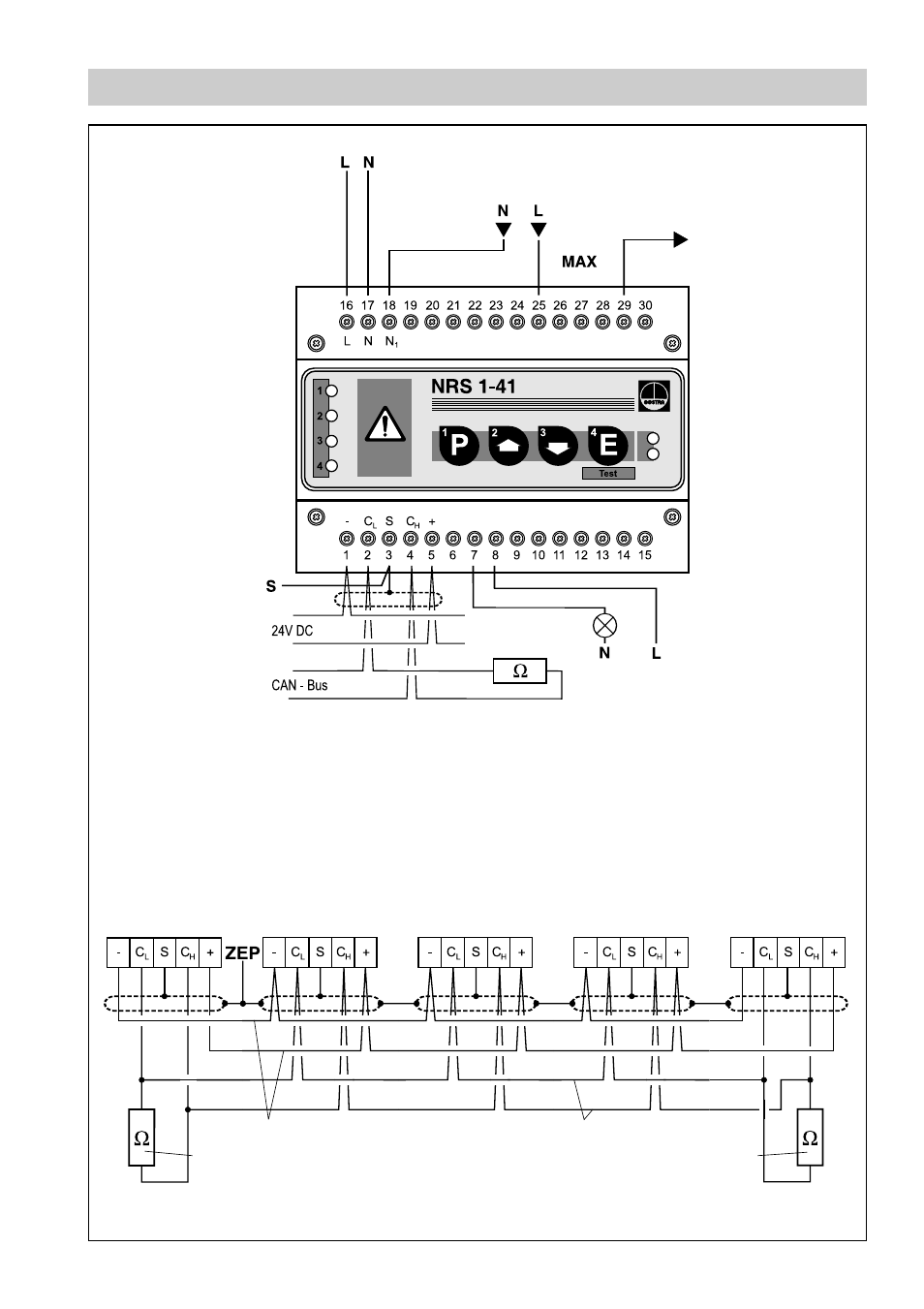

Anschlußplan
Fig. 2
Fig.1
Bediengerät
URB 1
Niveauschalter
NRS 1-40
Steuergerät
. . .
Niveauelektrode
NRG 16-40
Abschlußwiderstand
120 Ohm
Spannungsversorgung
CAN-Datenleitung
Abschlußwiderstand
120 Ohm
Steuerstromkreis
Nachspeiseeinrichtung
– unterbrechungsfrei –
Leitung paarig verseilt
Leitung paarig verseilt
Photo-Mos-Ausgang
24 V- 230 V AC/DC, 100 mA.
Bei HW-Alarm unverzögert,
Störungssignal getaktet.
weitere Geräte im
Steuerstromkreis
Achtung:
NRS 1-41 ist das erste
Gerät im
Steuerstromkreis!
Die Klemmen 26, 27,
28 und 30 dürfen nicht
beschaltet werden!
Niveaugeber
NRG . . .
Abschlußwiderstand
120 Ohm
