40
Einbau
Montage in der Schaltschranktür (siehe Fig. 12, Seite 37 und Fig. 14)
1. Schalttafel ausschneiden, Maß 45
+0,6 x 92 +0,8
2. Industrieregler KS 90 mit beigefügten Halteklammern montieren.
Die Einbaulage des Industriereglers ist beliebig, d.h. auch die geneigte Montage in Schaltpulte ist
zulässig.
Achtung
■ Achten Sie darauf, dass für den eingebauten Industrieregler KS 90 eine ausreichen-
de Belüftung vorhanden ist, damit die maximal zulässige Umgebungstemperatur im
Betrieb nicht überschritten wird.
■ Das Gerät enthält elektrostatisch empfindliche Bauteile.
Hinweis
Mit Einbau der Dichtung (Fig. 14) zwischen Front und Schalttafel erhält die Tafelfront die
Schutzart IP 54.

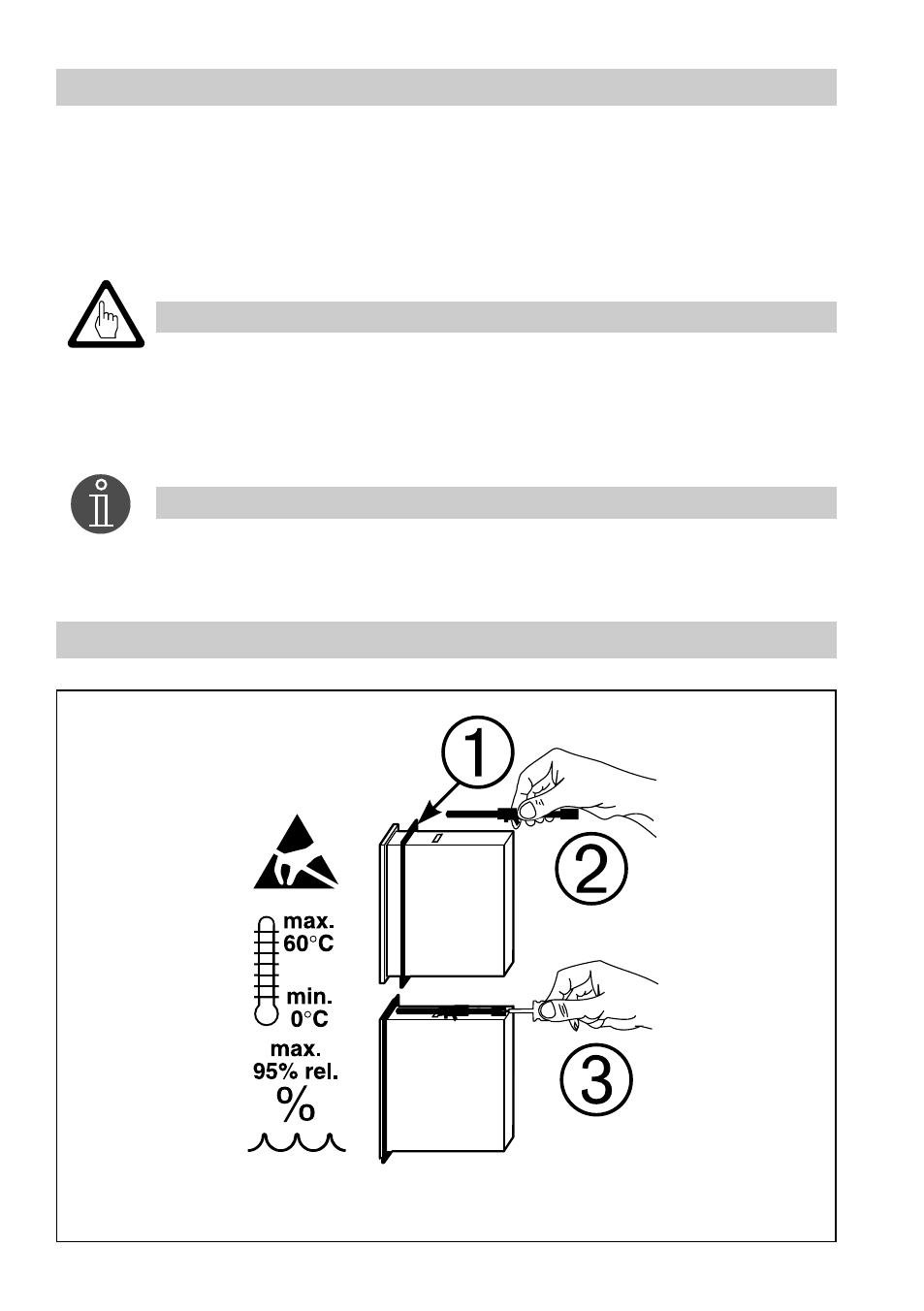

Einbaubeispiel
Fig. 14
