44
Bedienstruktur
Die Bedien- und Anzeigeelemnete des Industriereglers KS 90 sind auf Seite 38, Fig.13 abgebildet.
Die Bedienstruktur des Industriereglers gliedert sich in drei Ebenen:
■ Bedien-Ebene
■ Parameter-Ebene
■ Konfigurations-Ebene.
Nach dem Einschalten der Hilfsenergie wird das Gerät zunächst initialisiert und der eingestellte
Prozess wird ausgeführt. Das Gerät befindet sich in der Bedienebene.

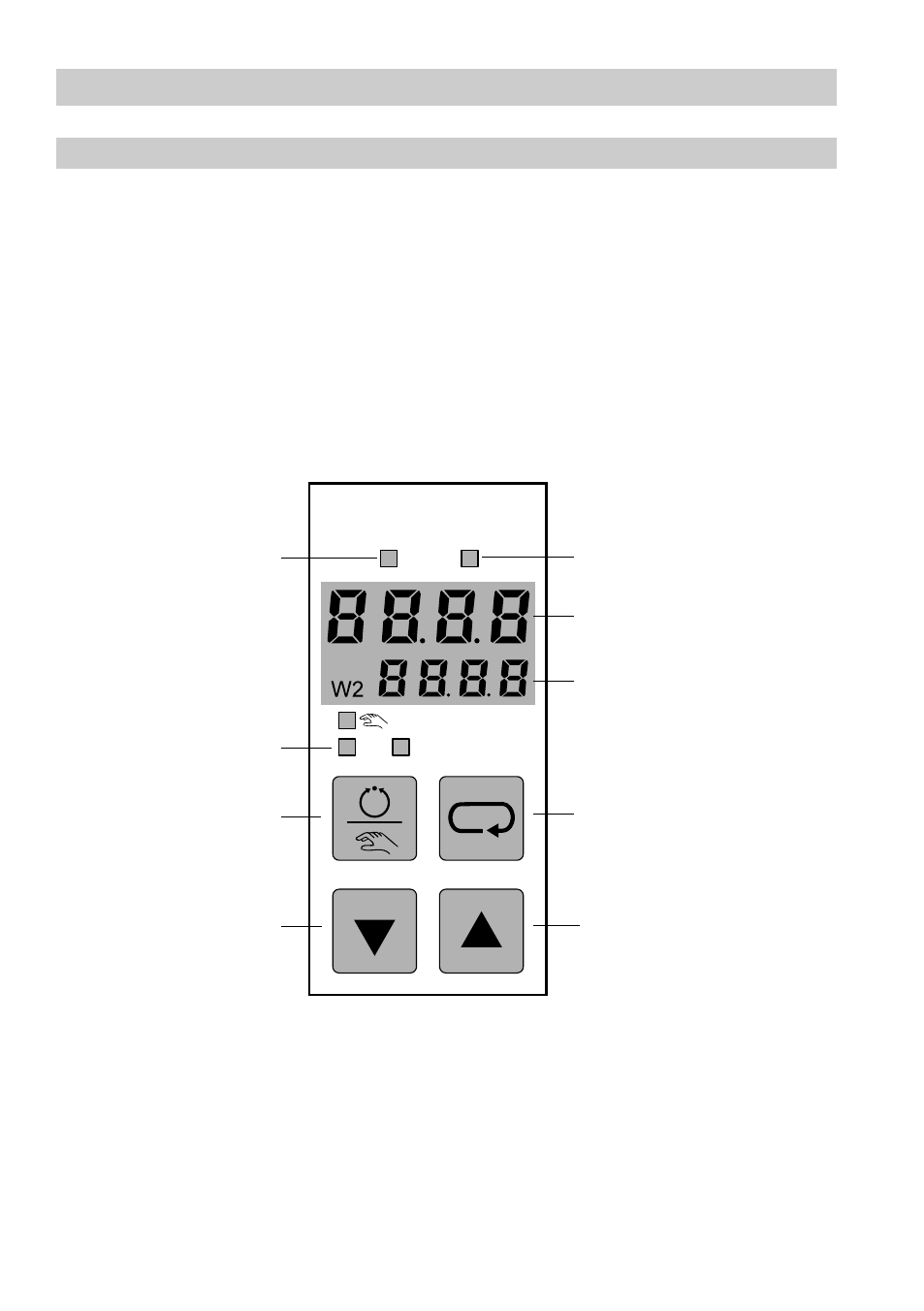

Industrieregler KS 90 einstellen
Wahl-/Entriegelungstaste
Wert vergrößern Wert verkleinern
Automatik-/Handtaste
Sollwert-Anzeige
Istwert-Anzeige
LED leuchtet gelb:
Absalzventil fährt auf LED leuchtet gelb:
Absalzventil fährt zu
LED leuchtet grün:
Grenzwert MAX über-
schritten
