Elektrischer Anschluss
Fortsetzung

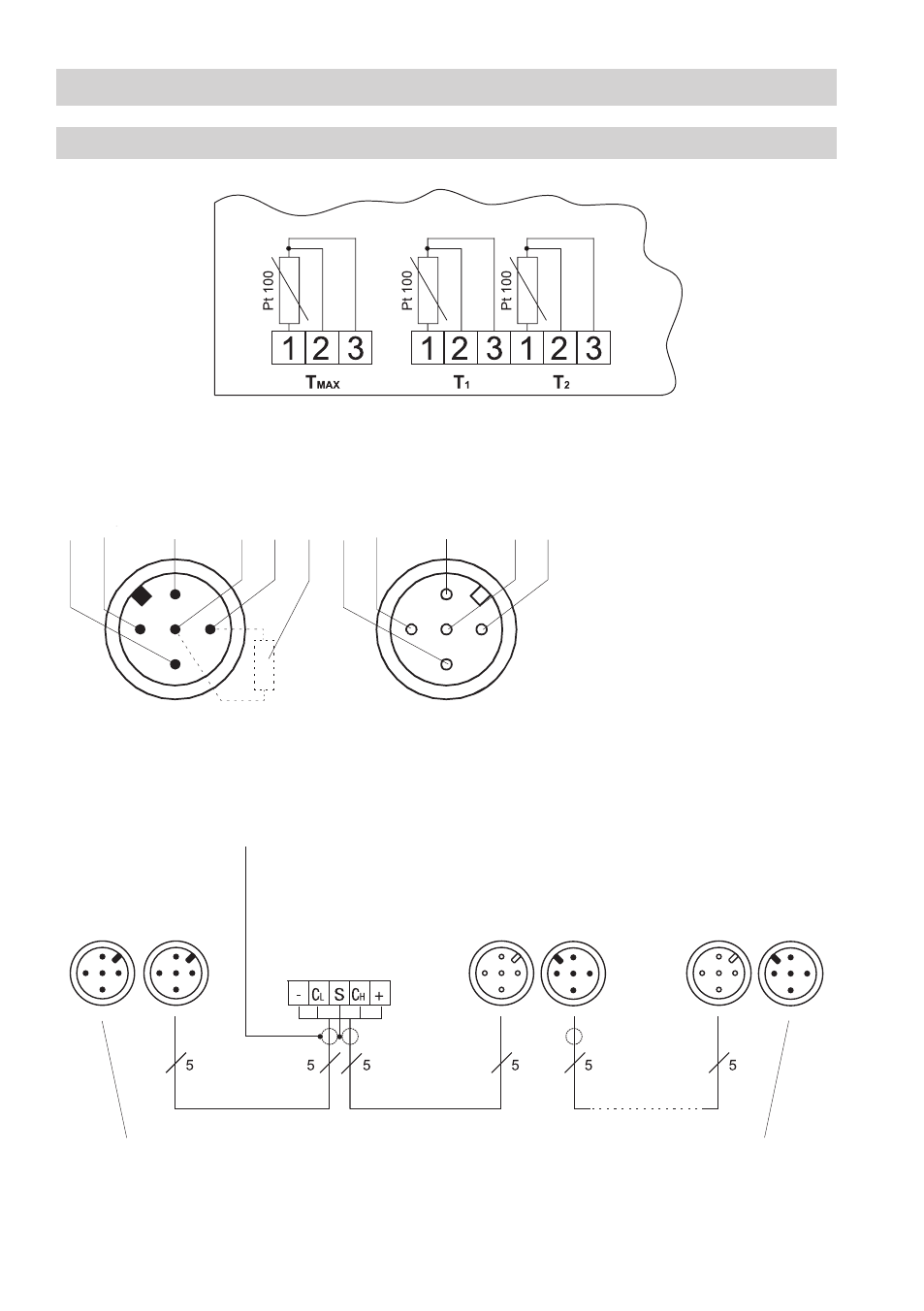

Anschlussplan Temperaturtransmitter TRV 5-40
Fig. 4
UNITRONIC ® ist ein eingetragenes Warenzeichen der LAPP Kabelwerke GmbH, Stuttgart.
3 1 4 4 5 1 2 2 5 3 Legende
1 Abschirmung
2 Spannungsversorgung
4 V DC+
3 Spannungsversorgung
4 V DC–
4 CAN-Datenleitung C
H
5 CAN-Datenleitung C
L
6 Abschlusswiderstand 0 Ω
6
Anschluss Temperaturfühler
Sicherheitsbegrenzer
Anschluss Temperaturfühler
Temperaturüberwachung
Stecker Kupplung
Kupplung mit Abschlusswiderstand 0 Ω Stecker mit Abschlusswiderstand 0 Ω
Zentraler
Erdungspunkt
ZEP
Steuergerät
NRS -4x
NRS -40
NRR -40
LRR -40
TRS 5-40
Bediengerät
URB
Niveau-/
Leitfähigkeits-
elektrode
NRG x6-4x
LRG xx-4x
Temperatur-
transmitter
TRV 5-40
