6
Inbetriebnahme
Fortsetzung
Grenzwert T
MAX
(°C) einstellen
Hinweis
Im Einstellmodus wird der aktuelle Einstellwert an beiden 7-Segment LED Anzeigen
parallel angezeigt.
Bei geöffnetem Gehäuse:
Einstellen des Grenzwertes T
MAX
(°C)
Der Grenzwert T
MAX
(°C) wird mit drei Tasten eingestellt.
Die Tasten haben folgende Funktion:
n
Rechte Taste: Einstellung in Schritten von °C
n
Mittlere Taste: Einstellung in Schritten von 0°C
n
Linke Taste: +/– Taste
Nach Einschalten der Versorgungsspannung bzw. während des Betriebs werden der eingestellte
Grenzwert T
MAX
(°C) und der Istwert angezeigt.
Durch Druck einer beliebigen Taste wechselt der Temperaturtransmitter TRV 5-40 in den Einstellmodus.
An beiden 7-Segment LED Anzeigen wird der bisher eingestellte Grenzwert T
MAX
(°C) angezeigt und es
blinken alle Kommapunkte. Bis zum Abschluss einer neuen Einstellung bleibt der bisher eingestellte
Grenzwert T
MAX
(°C) wirksam.
Wird keine weitere Taste gedrückt, schaltet der Temperaturtransmitter TRV 5-40 nach 0 sec. wieder in
den Normalbetrieb um.
Größeren Grenzwert einstellen
Im Einstellmodus den gewünschten Grenzwert T
MAX
(°C) durch Druck der rechten (°C Schritte)
und / oder der mittleren Taste (0°C Schritte) einstellen.
Ein Wechsel der Zählrichtung ist durch Druck der linken Taste (+/–) möglich.
Kleineren Grenzwert einstellen
Im Einstellmodus zuerst die linke Taste (+/–) drücken. Dann den gewünschten Grenzwert T
MAX
(°C)
durch Druck der rechten (°C Schritte) und / oder der mittleren Taste (0°C Schritte) einstellen.
Ein Wechsel der Zählrichtung ist durch Druck der linken Taste (+/–) möglich.
Nach dem letzten Tastendruck, übernimmt der Temperaturtransmitter TRV 5-40 nach 0sec. den
neuen Grenzwert T
MAX
(°C) und schaltet wieder um in den Normalbetrieb. Angezeigt werden der neue
Grenzwert T
MAX
(°C) und der Istwert.
Den eingestellten Grenzwert T
MAX
(°C) bitte auf dem Typenschild eintragen.

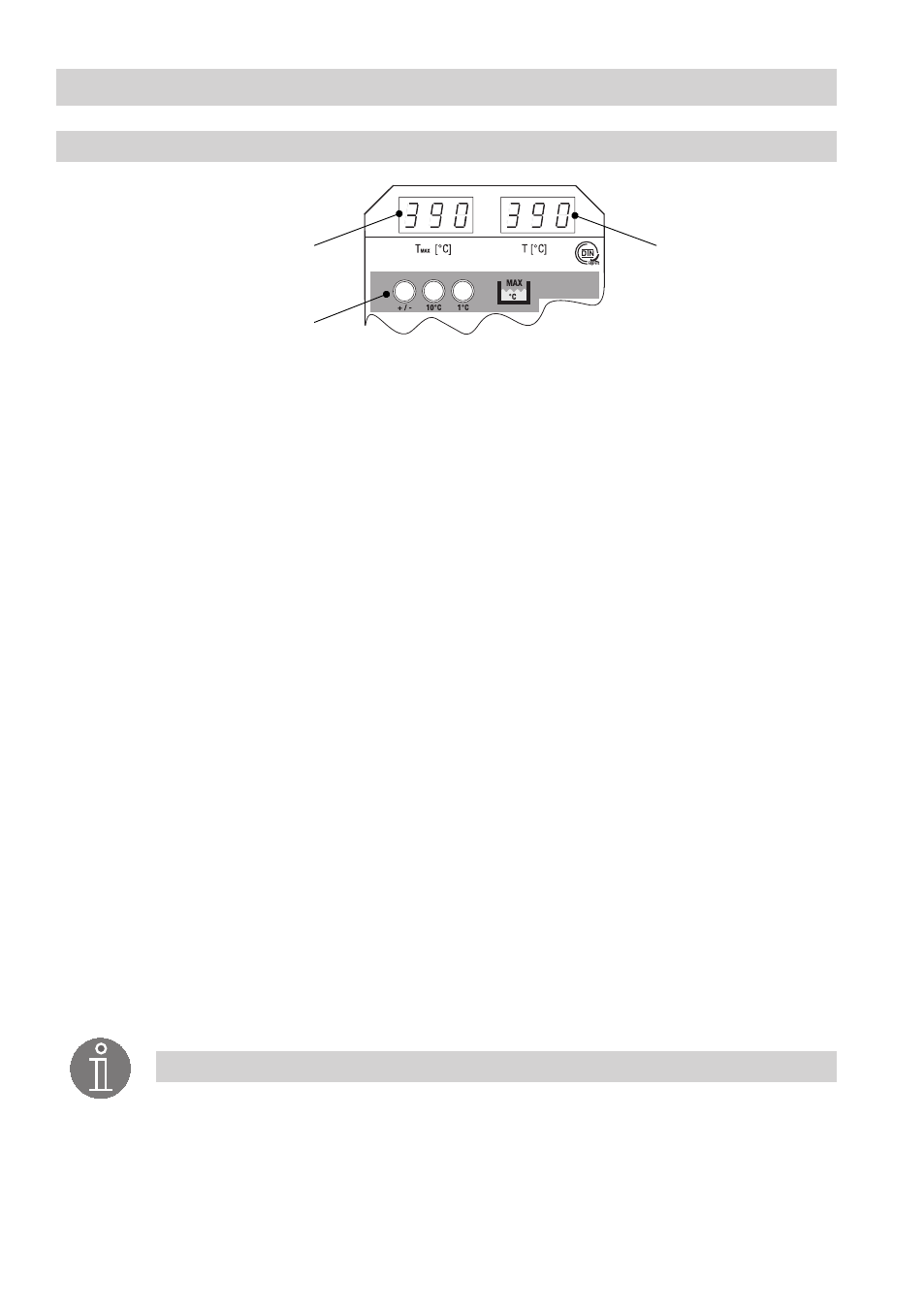

Fig. 5
Anzeige
Grenzwert
Taster für
Grenzwerteinstellung
Anzeige
Istwert/Fehlercode
