7
Start
Versorgungsspannung
einschalten.
Alle Segmente und
Kommapunkte der Anzeige
T
MAX
und T blinken
LED Anzeigen werden getestet.
Betrieb
Istwert T (°C) kleiner als
Grenzwert
TMAX
(°C)
Anzeige T
MAX
Anzeige des eingestellten Grenzwertes
Anzeige T Anzeige des Istwertes
Istwert T (°C) größer als
Grenzwert T
MAX
(°C)
Anzeige T
MAX
Anzeige des eingestellten Grenzwertes
Anzeige T Anzeige des Istwertes und Alarmauslösung.
Steuergerät NRS -40. / NRS -40. öffnet
nach Ablauf der Verzögerungszeit die
Ausgangskontakte
Test
Am Steuergerät
NRS 1-40.1 / NRS 1-40.2
die Taste für den TRV 5-40
drücken und bis zum Testende
gedrückt halten.
Anzeige T Es wird eine Temperaturerhöhung simuliert und
der angezeigte Istwert erhöht sich stetig.
Bei Überschreiten des eingestellten Grenz-
wertes: Steuergerät NRS -40. / NRS -40.
öffnet nach Ablauf der Verzögerungszeit die
Ausgangskontakte
Fehlercode Anzeige
Bei Auftreten eines Fehlers Anzeige T Fehlercode Anzeige (E xx) wechselt zyklisch
mit der Istwertanzeige T. Steuergerät
NRS -40. / NRS -40. öffnet unverzögert
die Ausgangskontakte und der Ausgang
Klemme 7,8 taktet.

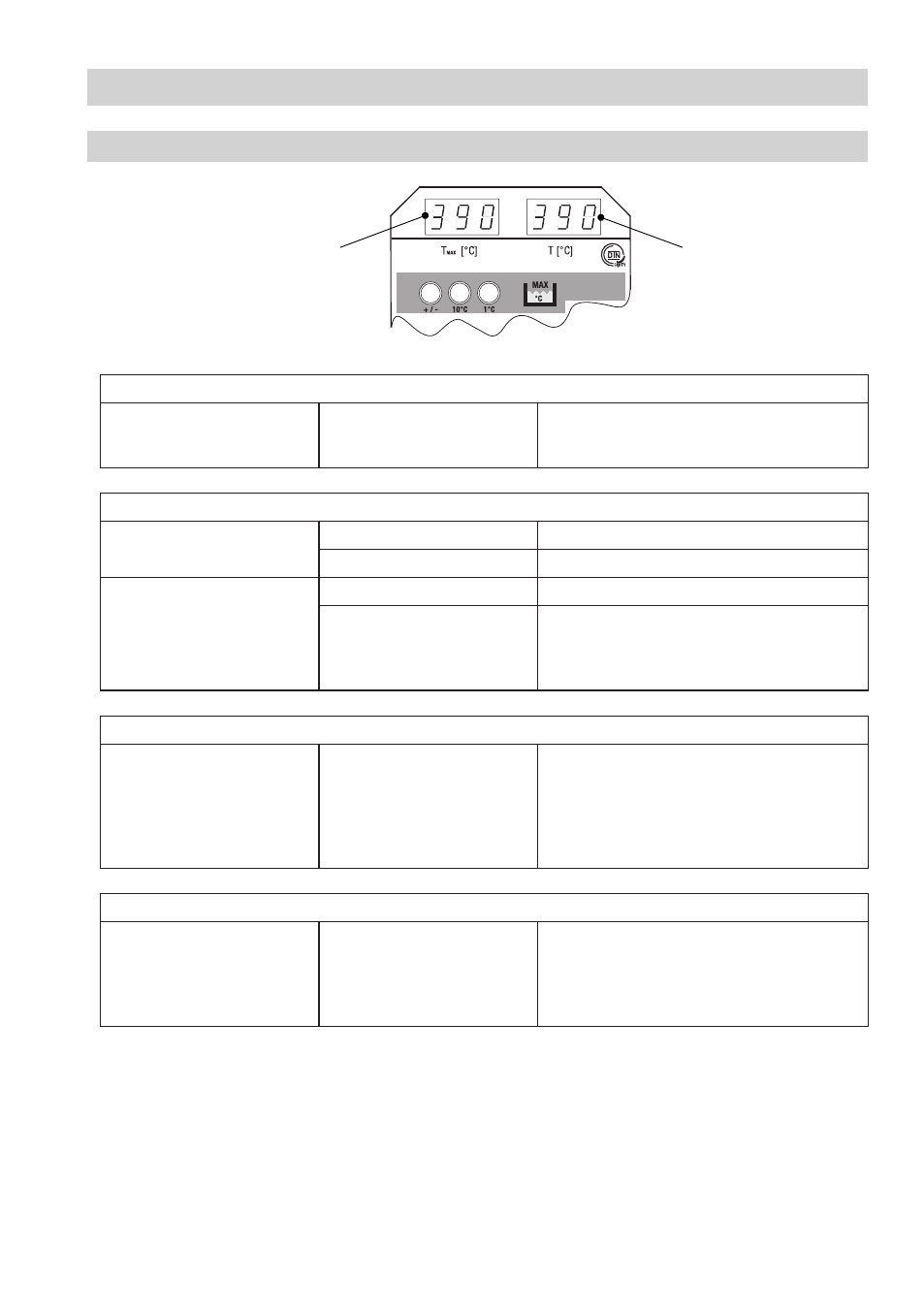

Start, Betrieb und Test
TRV 5-40
Fig. 6
Anzeige
Grenzwert
Anzeige
Istwert/Fehlercode
