8
Inbetriebnahme
Fortsetzung
Wegendschalter einstellen
Die Wegendschalter im Stellantrieb EF -40 für die GESTRA Absalzventile BAE 46, BAE 47 dürfen nicht
verstellt werden!
Für andere Anwendungen können die Wegendschalter SR und SL jedoch wie folgt verstellt werden:
Von der Justierschaltnocke werden die Wegendschalter SL und SR angesteuert. Die Einstellschrauben
NL und NR sind unterschiedlich lang und dienen zur Verstellung der dazugehörenden Schaltnocken
L und R.
Wegendschalter SL
■
Drücken Sie auf der Steuereinheit mit einem Schraubendreher die rote Taste solange, bis die
gewünschte Endlage erreicht ist.
■
Nockenscheibe L mittels Schraube NL in Drehrichtung der Schaltnockenwelle E so verdrehen,
bis Wegendschalter SL klickt.
Wegendschalter SR
■
Drücken Sie auf der Steuereinheit mit einem Schraubendreher die blaue Taste solange, bis die
gewünschte Endlage erreicht ist.
■
Nockenscheibe R mittels Schraube NR in Drehrichtung der Schaltnockenwelle E so verdrehen,
bis Wegendschalter SR klickt.
Zur Kontrolle beide Endlagen nochmals elektrisch anfahren und evtl. nachjustieren.

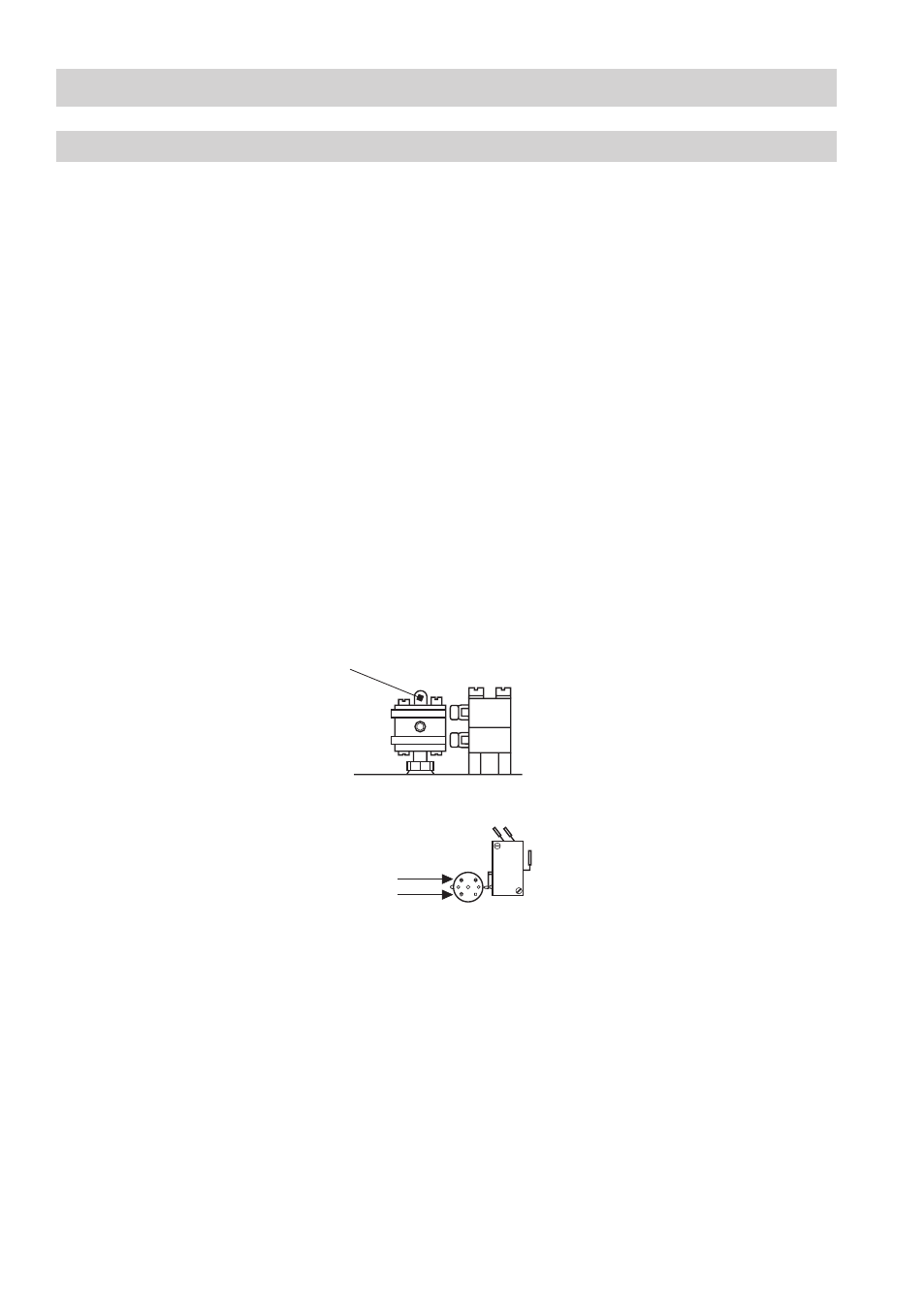

Fig. 5
SL
SR
NL
NR
E
Wegabschaltung
