Betrieb
Automatikbetrieb
Wird der Stellantrieb angesteuert und verfährt das Ventil, blinkt die gelbe LED , Fig. 5.
Die LED  leuchtet, wenn der Antrieb die Endlage erreicht hat.
Handbetrieb
Nehmen Sie die Haube ab und schalten Sie den Kodierschalter G S in die Position ON Handbetrieb.
Die grüne LED  blinkt schnell. Drücken Sie je nach gewünschter Richtung entweder die blaue Taste
(Stellantrieb dreht rechts) oder die rote (Stellantrieb dreht links). Während des Tastendrucks blinkt die
gelbe LED , Fig. 5 und leuchtet nach Erreichen der Endlage.
Anzeige Status
LED  leuchtet Steuereinheit befindet sich in Betrieb
LED  blinkt Rückführpotentiometer wird kalibriert
LED  blinkt schnell Steuereinheit befindet sich im Handbetrieb
LED  blinkt Stellantrieb wird angesteuert und verfährt das Ventil
LED  leuchtet Antrieb hat Endlage erreicht
LED 4 leuchtet CAN Node gestartet

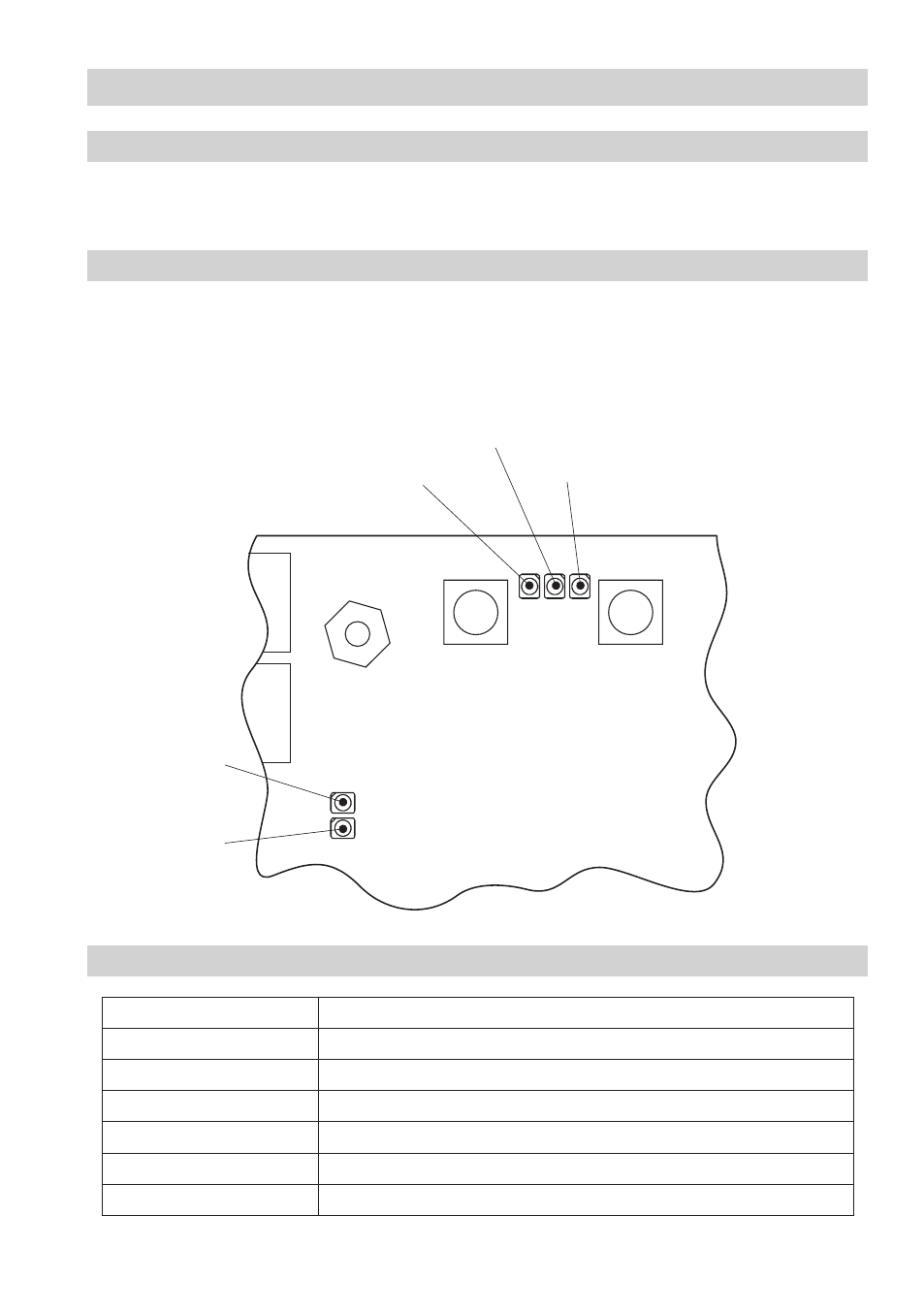

Fig. 5
LED 1 – 4, Bedeutung der Anzeigen
LED
(gelb)
LED
(rot)
LED 3
(grün)
LED 4
(grün)
LED 5
(rot)
