Seite 14
4
Elektrischer Anschluss
Fortsetzung

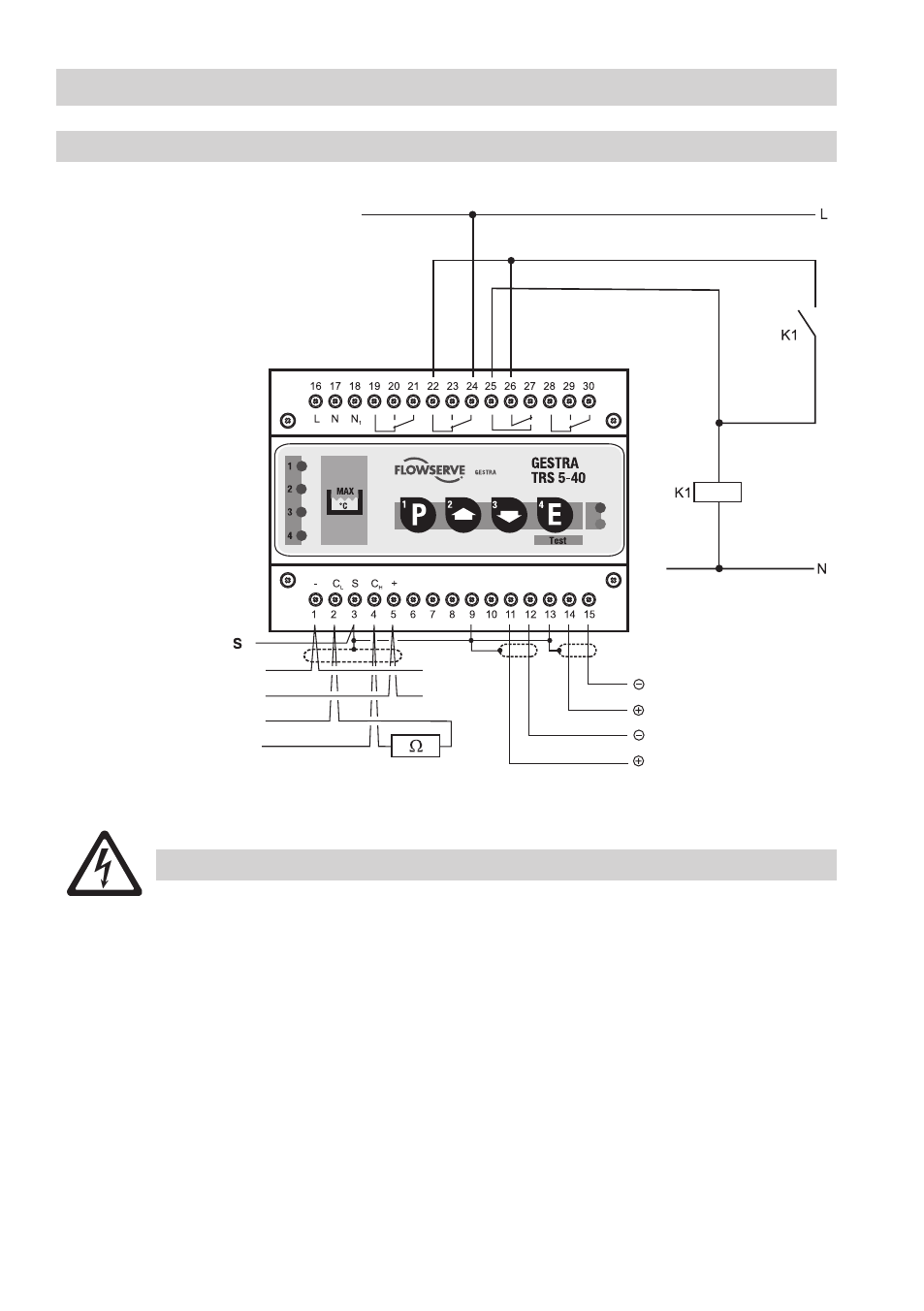

Anschlussplan Steuergerät TRS 5-40 mit Regelung
Achtung
n
Nur in Linie verdrahten, keine Sternverdrahtung!
n
Abschirmungen der Bus-Leitungen durchgehend miteinander verbinden und einmal
am zentralen Erdungspunkt (ZEP) anschließen.
n
Zum Schutz der Schaltkontakte Sicherheitsstromkreis mit Sicherung T ,5 A oder A
(TRD 604, 7 Std. Betrieb) absichern.
n
Sind zwei oder mehrere Systemkomponenten in einem CAN-Bus-Netz verbunden,
muss am ersten und am letzten Gerät ein Abschlusswiderstand 0 Ω installiert
werden (Klemme C
L
/C
H
).
n
Das CAN-Bus-Netz darf während des Betriebes nicht unterbrochen werden!
Bei Unterbrechung wird eine Alarmmeldung ausgelöst.
Pumpe AUS bei Regelung MAX, Relais
Istwertausgang 2
4-20 mA (optional)
Istwertausgang 1
4-20 mA (optional)
Abschlusswiderstand 120 Ω
Leitung paarig verseilt 4 V DC
Leitung paarig verseilt CAN-Bus
Pumpenschütz
Fig. 7
