Systematische Fehlersuche bei Systemstörungen
Die Fehlerquellen bei Systemstörungen eines CAN-Bus-Systems mit mehreren Bus-Teilnehmern
müssen systematisch analysiert werden, weil fehlerhafte Einzelkomponenten oder falsche
Einstellungen negative Wechselwirkungen mit intakten Bus-Teilnehmern im CAN-Bus-System hervor-
rufen können. Es können infolge dieser Wechselwirkungen Fehlermeldungen bei voll funktionsfähigen
Bus-Teilnehmern erscheinen, was die Lokalisierung des oder der Fehler erschwert.

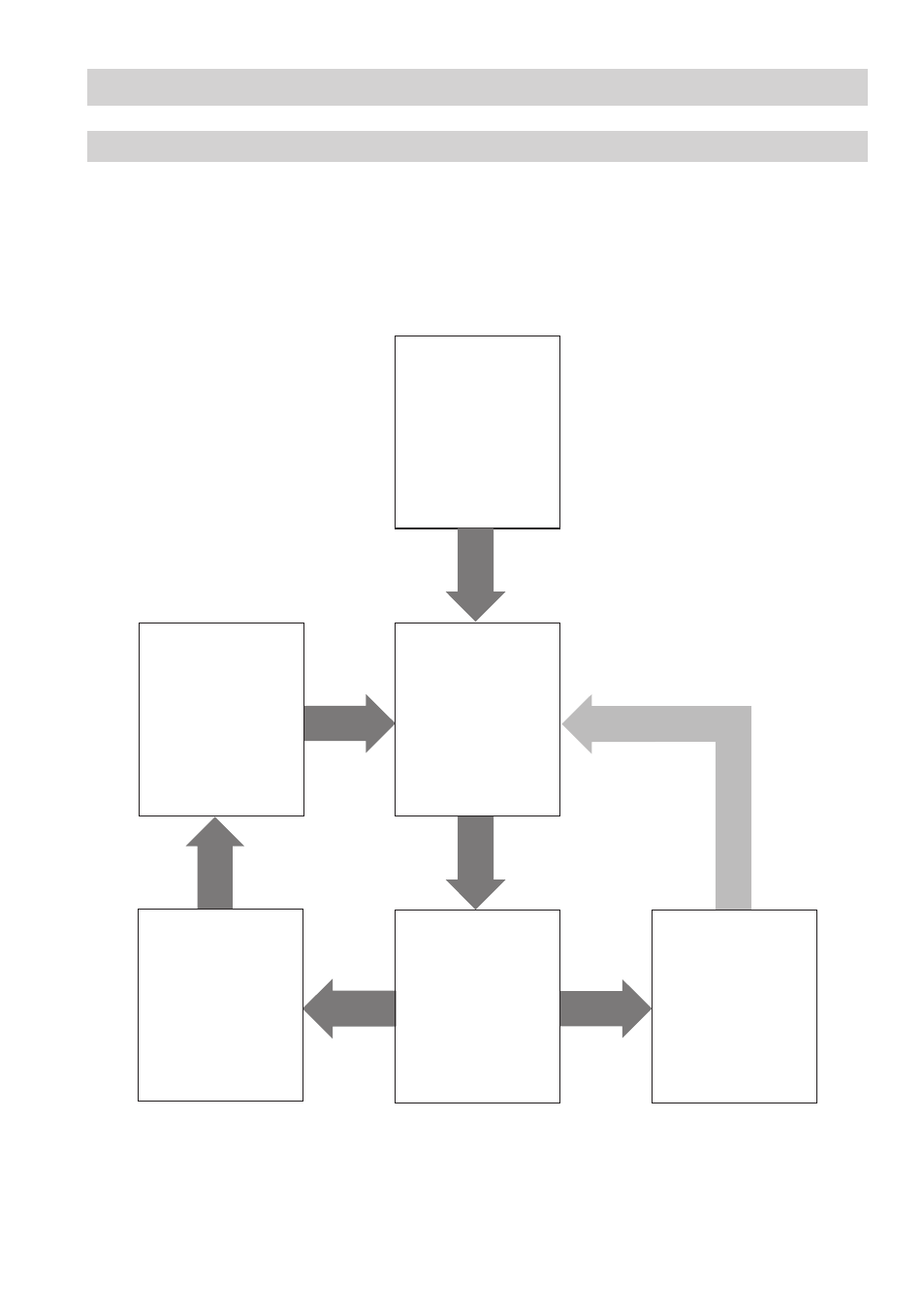

Wir empfehlen folgende Systematik bei der Fehlersuche:
Systemstörungen
Fortsetzung
Schritt 1 (Start)
Klemmleisten in allen
Sensoren der BUS-
Teilnehmer lösen!
Niveauelektrode
Leitfähigkeitselektrode
Druckgeber
Temperaturgeber, etc.
Schritt 3
Netzspannung für die
BUS-Teilnehmer des
Systems
zum Beispiel NRS ...
und NRG ...
einschalten!
Schritt 2
Klemmleiste des
Messwertgebers
eines Systems
zum Beispiel NRS ...
und
NRG ... (Elektrode)
aufstecken!
System O.K.
Klemmleisten
zwischen den BUS-
Teilnehmern des
Systems
zum Beispiel NRS ...
und NRG ... lösen!
Systemfehler
Fehler mit Hilfe
der Fehler-Checklisten
identifizieren!
Gerät spannungsfrei
schalten!
Prüfung
Fehler mit Hilfe der
Fehler-Checklisten
beheben!
Abschließende
Prüfung − sind alle
Fehler behoben?
nächstes System prüfen
Fig. 9
