11
Grundeinstellung
CAN-Bus
Werkseinstellung
Der Niveauschalter wird werksseitig mit folgenden Einstellungen ausgeliefert:

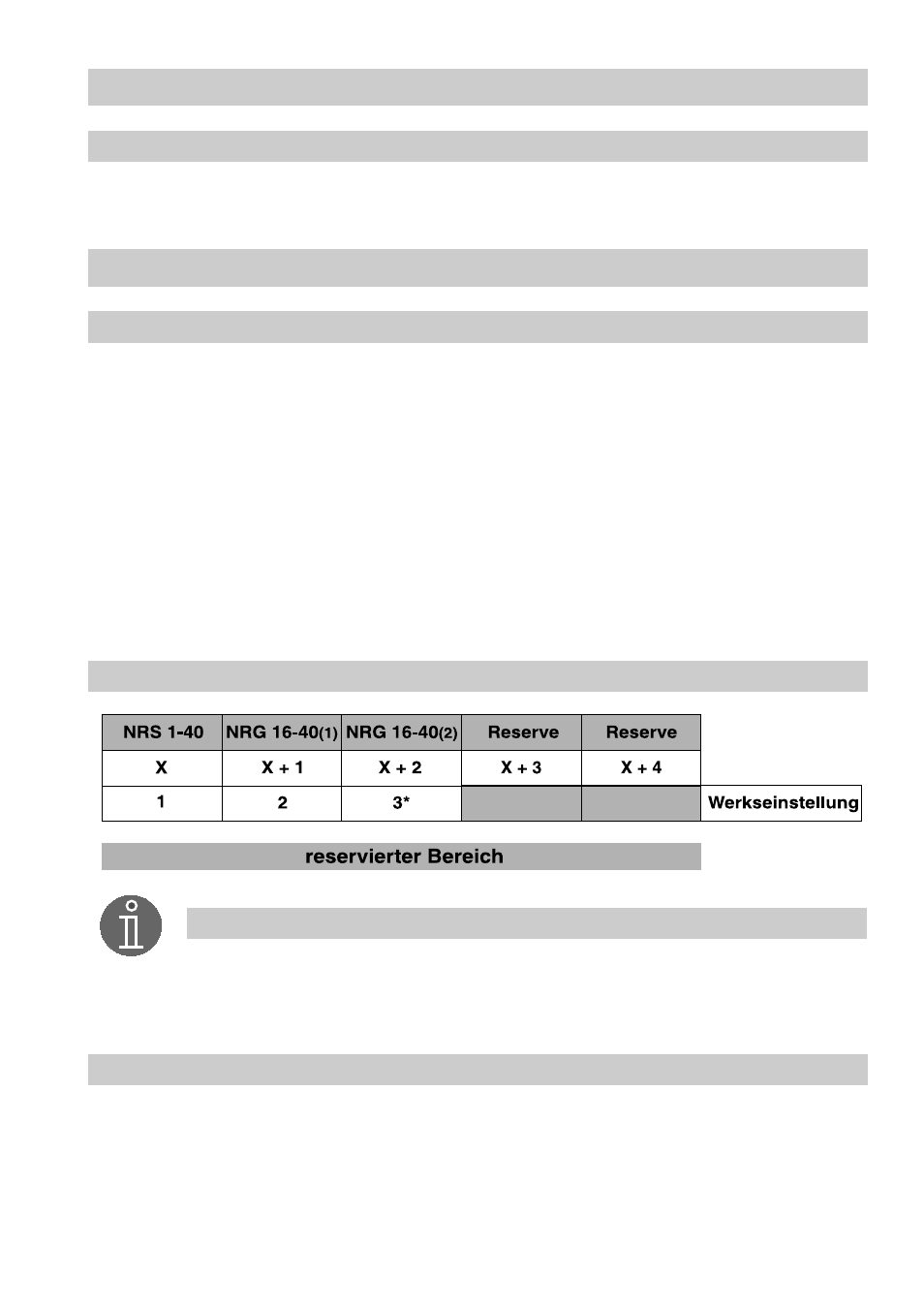

Node-ID
Alle Gerätegruppen (Niveau, Leitfähigkeit) sind über einen CAN-Bus miteinander
verbunden. Der Datenaustausch zwischen den Gerätegruppen erfolgt unter
Anwendung des Protokolls CANopen. Alle Geräte sind mit einer elektronischen
„Adresse“ der „Node ID“ gekennzeichnet. Das vieradrige Bus-Kabel dient als
Stromversorgung und als „Datenautobahn“, auf der Informationen mit hoher
Geschwindigkeit in beide Richtungen übermittelt werden.
Die CAN-Adresse (Node-ID) kann im Bereich 1 - 123 gewählt werden.
NRS 1-40 ist in Verbindung mit GESTRA Komponenten werkseitig betriebsbereit
konfiguriert und kann ohne Einstellung der Node-ID sofort eingesetzt werden.
Wenn mehrere gleichartige Systeme im CAN-Bus-Netz kommunizieren sollen,
muß für jedes System (z. B. Regler) eine Node-ID zugewiesen werden.
Bitte beachten Sie hierzu den Anhang Seite 24 und Seite 25.
■ Baudrate: 250 kb/s
■ Meßempfindlichkeit: 0,5
µµµµµ
S/cm
■ Node-ID: 001
■ Konfiguration: Betrieb mit zwei Niveauelektroden NRG 1. . .-40
Elektrischer Anschluß
Fortsetzung
Werkzeuge
■ Schlitz-Schraubendreher Größe 2,5, vollisoliert nach VDE 0680
Hinweis
■ Die Node-ID 3* für die zweite Niveauelektrode NRG 16-40 muß vor Ort
eingestellt werden, da das Gerät standardmäßig mit der Werks-
einstellung 2 ausgeliefert wird!
■ Relais-Abschaltverzögerung: 3 s
