Flowserve NRS 1-40 - Handbuch (Seite 3)

3

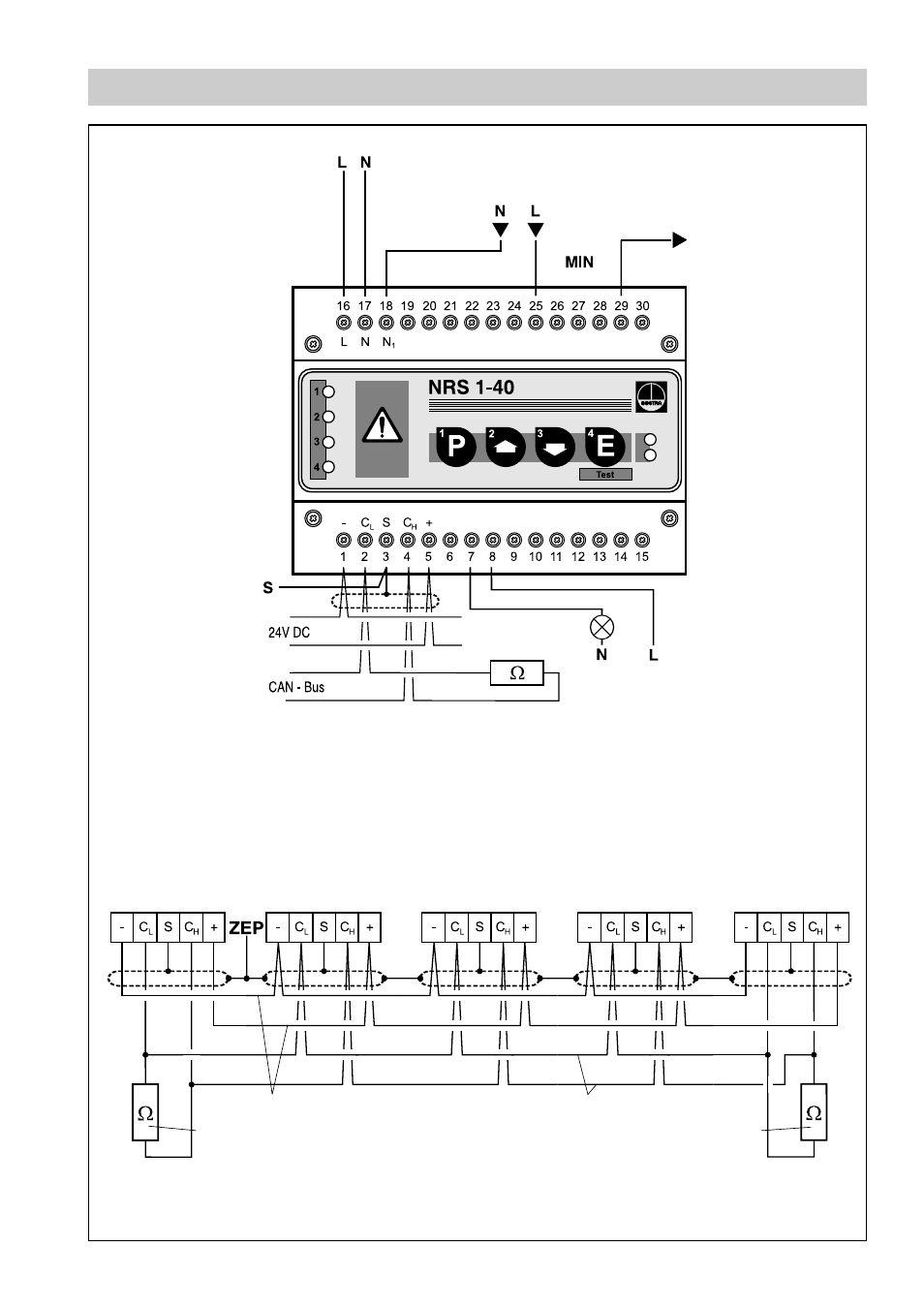

Anschlußplan
Fig. 2
Fig.1
Bediengerät
URB 1 Niveauschalter
NRS 1-40 Steuergerät
. . . Niveauelektrode
NRG 16-40
Abschlußwiderstand
120 Ohm
Spannungsversorgung CAN-Datenleitung
Abschlußwiderstand
120 Ohm
Sicherheitsstromkreis
– unterbrechungsfrei –
Leitung paarig verseilt
Leitung paarig verseilt
Photo-Mos-Ausgang
24 V- 230 V AC/DC, 100 mA
Bei NW-Alarm unverzögert,
Störungssignal getaktet.
weitere Geräte der
Sicherheitskette
Achtung:
NRS 1-40 ist das erste
Gerät in der
Sicherheitskette!
Die Klemmen 26, 27,
28, 30 dürfen nicht
beschaltet werden!
Niveaugeber
NRG . . .
Abschlußwiderstand
120 Ohm
