QA-ES II
Bedienungshandbuch
20

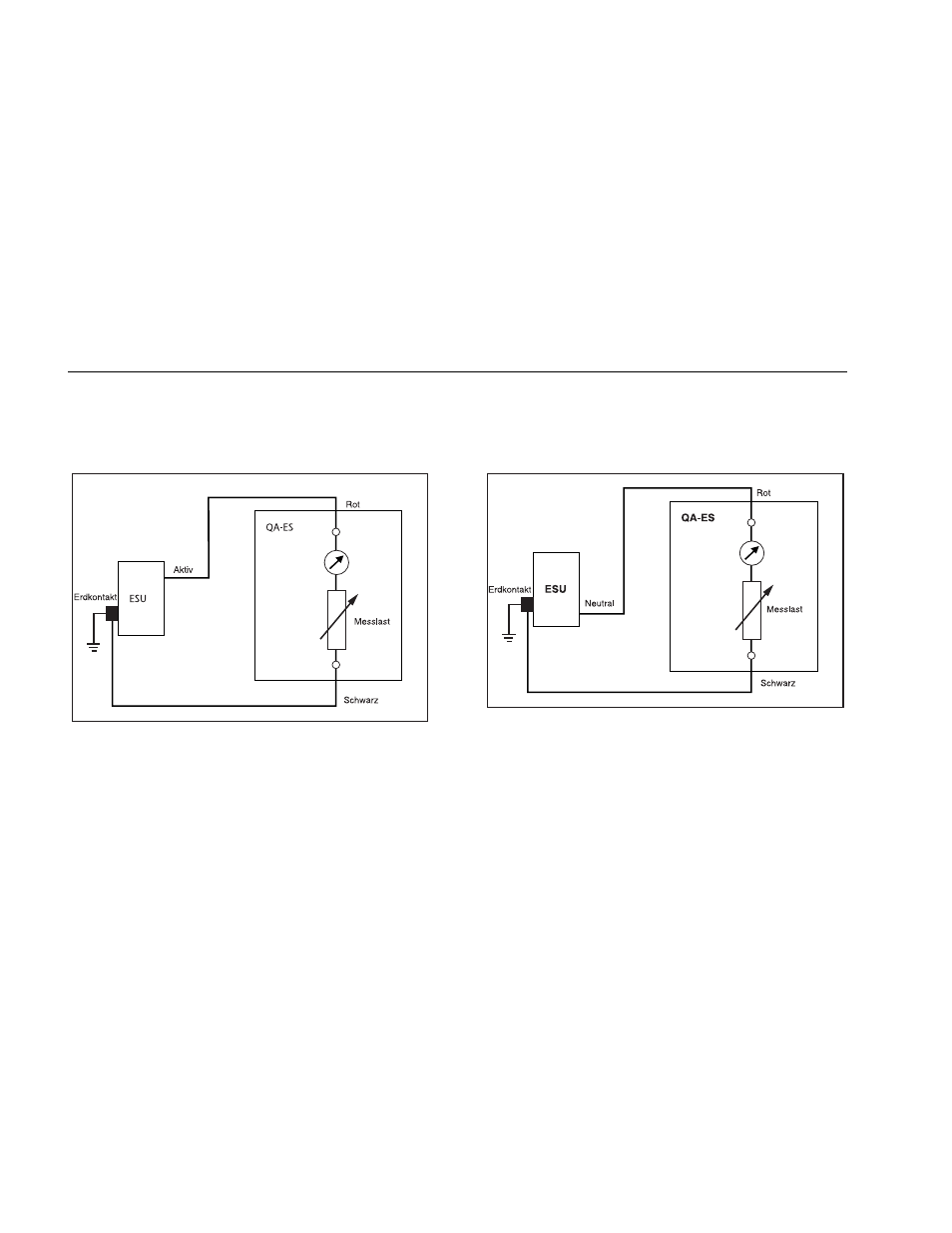

Das in Abbildung 6 dargestellte Aktivelektroden-
Test-Setup A stimmt überein mit IEC 601.2.2,
Abschnitt 19.101b, Abbildung 104 und Abschnitt 19.102,
übernommen durch ANSI/AAMI HF18-2001.
erk015.eps
Abbildung 6. Test-Setup A
Das in Abbildung 7 dargestellte Neutralelektroden-
Test-Setup B stimmt überein mit IEC 601.2.2,
Abschnitt 19.101b, Abbildung 104 und Abschnitt 19.102,
übernommen durch ANSI/AAMI HF18-2001.
erk016.eps
Abbildung 7. Test-Setup B
