ESU-Tests mit dem Analyzer
21
Messen von Leckstrom mit geerdeter
HF-Ausrüstung
Mit geerdeter ESU beträgt die Testlast 200 Ohm und die
ESU muss bei maximaler Leistung betrieben werden.
Das in Abbildung 8 dargestellte Test-Setup C stimmt
überein mit IEC 601.2.2, Abschnitt 19.101a, Test 1,
Abbildung 102 und Abschnitt 19.102, übernommen
durch ANSI/AAMI HF18-2001.
erk013.eps

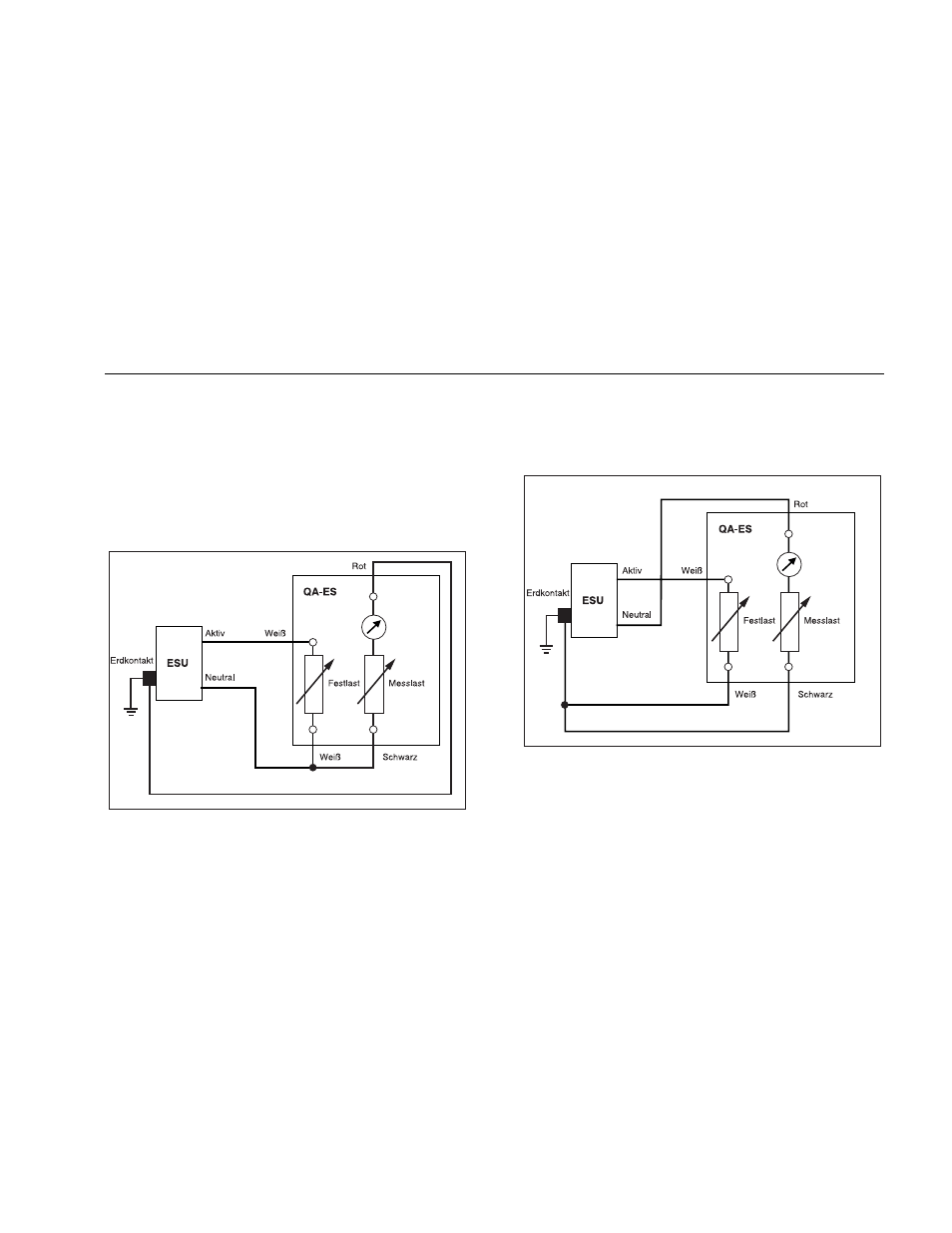

Abbildung 8. Test-Setup C
Das in Abbildung 9 dargestellte Test-Setup D stimmt
überein mit IEC 601.2.2, Abschnitt 19.101a, Test 2,
Abbildung 103 und Abschnitt 19.102, übernommen durch
ANSI/AAMI HF18-2001.
erk014.eps
Abbildung 9. Test-Setup D
REM-Alarm-Test
Der REM-Alarm-Test (REM = Return Electrode Monitor =
Gegenelektrodenüberwachung) gewährleistet, dass die
ESU einen Alarm ausgibt, wenn der Widerstand zwischen
den zwei Neutralelektroden den spezifizierten Grenzwert
