Brennerkonfiguration
2-8 Duramax Retrofit Torch Betriebsanleitung
Montage des Brenners
Je nach Art des Schneidtischs müssen Sie den Brenner gegebenenfalls zerlegen, um ihn durch die Schiene zu führen
und zu montieren. Wenn die Schiene des Schneidtischs breit genug ist, dass der Brenner hindurchpasst, ohne dass der
Brennerkörper vom Schlauch abgenommen werden muss, können Sie ihn ohne Zerlegen durch die Schiene führen und
brauchen ihn anschließend lediglich gemäß den Anweisungen des Herstellers an der Höhenverstellung zu befestigen.
Anmerkung: Duramax-Maschinenbrenner können an vielen verschiedenen X-Y-Tischen, Schneidbrennern auf
Führungswagen, Rohrplanmaschinen und anderen Geräten montiert werden. Bringen Sie den Brenner gemäß
den Anweisungen des Herstellers an. Bei Bedarf folgen Sie den nachstehenden Hinweisen zum Zerlegen.
Falls Sie den Brenner zerlegen und wieder zusammenbauen müssen, beachten Sie die Abbildungen im Kapitel
„Konfiguration des Maschinenbrenners“ und befolgen Sie diese Anweisungen.
1. Trennen Sie das Brennerschlauchpaket von der Stromquelle und entfernen Sie die Verschleißteile vom Brenner.
Anmerkung: Beim Trennen und Wiederverbinden der Brennerteile muss die gleiche Ausrichtung des Brennerkörpers
zum Brennerschlauchpaket beibehalten werden. Drehen des Brennerkörpers relativ zum Brennerschlauch
kann diesen beschädigen.
2. Schrauben Sie den Zugentlastungsmantel von der Zugentlastungsmutter ab und ziehen Sie ihn entlang des
Brennerschlauchpakets zurück.
3. Schrauben Sie die Zugentlastungsmutter vom Brennerschaft ab (beim langen Maschinenbrenner) und ziehen Sie die
Mutter entlang des Brennerschlauchpakets zurück.
4. Schrauben Sie den Brennerschaft von der Kupplung ab.
5. Schrauben Sie die Kupplung von der Montagemuffe ab.
6. Entfernen Sie die Schrauben vom Verschleißteilende der Montagemuffe und ziehen Sie die Montagemuffe nach vorne
vom Brennerkörper ab.
7. Trennen Sie den Drahtverbinder am Kappensensorschalter.
8. Entfernen Sie die Schraube, mit der das Pilotlichtbogenkabel am Brennerkörper befestigt ist, mit einem
Kreuzschlitzschraubendreher Nr. 2.

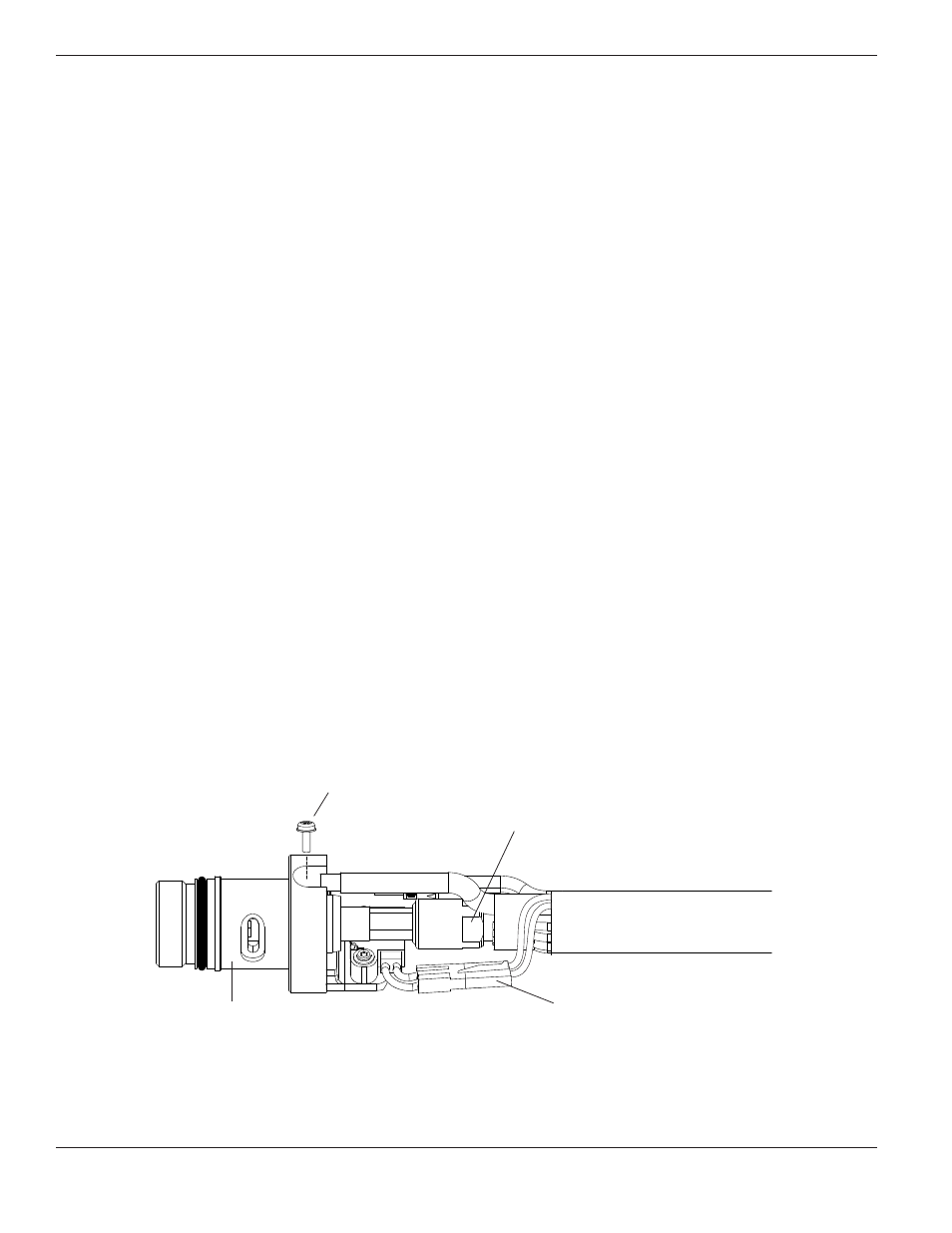

Mutter für Gasversorgungsleitung
Brennerkörper
Klemmschraube für
Pilotlichtbogen-Draht
Drahtverbinder am
Kappensensorschalter
