BRENNERKONFIGURATION
Duramax Retrofit Torch Betriebsanleitung 2-13
Installation des Brenners
Brenner mit Schnellkupplung

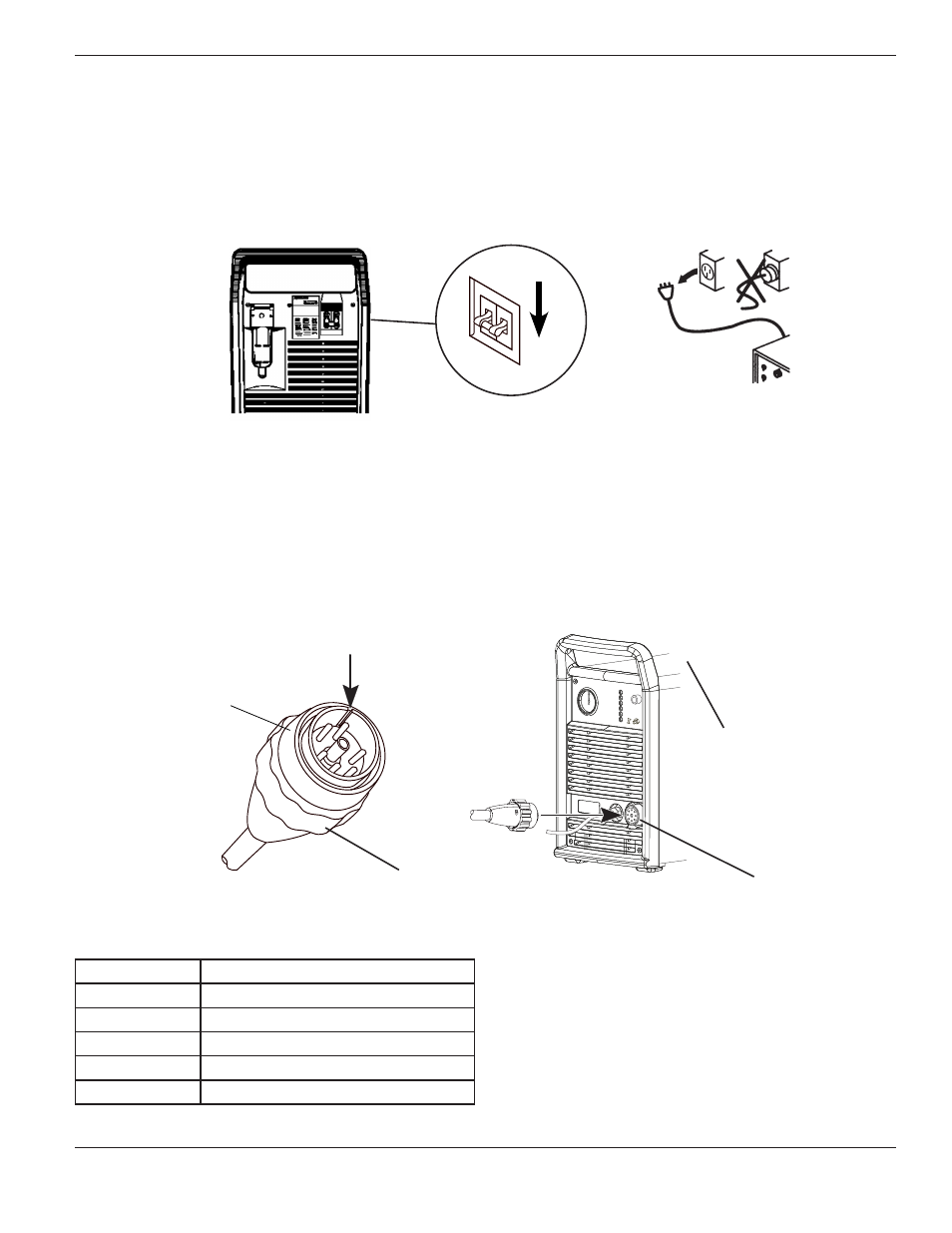

1. Schalten Sie den Netzschalter AUS (OFF) und ziehen Sie Netzkabel aus der Netzsteckdose.
2. Trennen Sie den Gasversorgungsschlauch von der Stromquelle.
3. Richten Sie die Keilnut im Stecker am Brennerschlauchpaket mit der Steckdose an der Stromquelle aus und stecken
Sie den Stecker ein, bis die Stifte sitzen.
4. Drehen Sie den Sicherungsring am Stecker vor dem Festziehen um eine 1/4-Drehung nach links, um sicherzustellen,
dass das Gewinde im Sicherungsring und das Steckdosen-Gewinde fluchten.
5. Zum Festziehen den Sicherungsring nach rechts drehen.
6. Reinigen Sie die Oberseite der Stromquelle und kleben Sie das neue Verschleißteiletikett über das alte Etikett.
Steckdose
Verschleißteil-Etikett
(Teile-Nr. 210126)
Sicherungsring
Keilnut
Schnellkupplung
Anmerkung: Wenn die Steckdose fehlt oder beschädigt ist, sollte sie durch eine neue Steckdose ersetzt werden.
Teile-Nummer Beschreibung
028522 Steckdose für MAX42
028523 Steckdose für MAX43
029962 Steckdose für Powermax800
128493 Steckdose für Powermax600
129325 Steckdose für Powermax900
