DDXI DVI/VGA KVM-EXTENDER
20

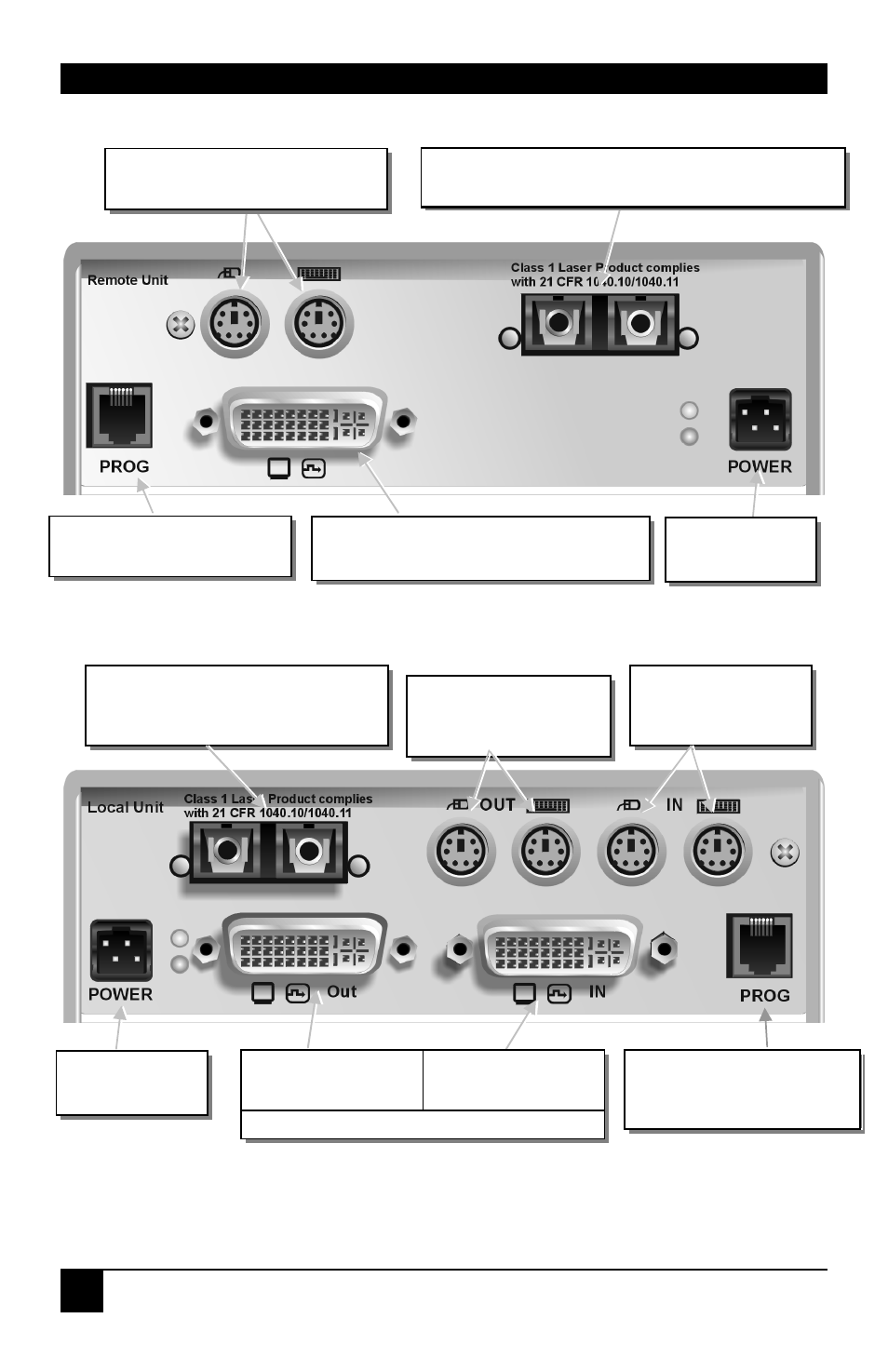

Bild 2 K437-1W/K438-1W Remote Unit
Bild 3 K437-1W/K438-1W Local Unit
INTERCONNECT – führt Video-
und Datensignale – Verbindung
zur Remote Unit
Anschluss für lokale
PS/2 Tastatur und
PS/2 Maus
Anschluss an die
CPU Tastatur-/
Mausbuchsen
Anschluss für PS/2 Tastatur
und PS/2 Maus INTERCONNECT – führt Video- und Datensig-
nale – Verbindung zur Local Unit
Anschluss des
lokalen Monitors Programmieranschluss –
für Firmware Upgrades Anschluss an die
CPU Video Karte
DVI-I Anschlüsse
Anschluss des
6V Netzteils
DVI-I Anschluss – DVI/VGA Ausgang
– Verbindung zum Remote Monitor Anschluss des
6V Netzteils Programmieranschluss –
für Firmware Upgrades
