ANHANG B: 19” EINBAUMÖGLICHKEITEN
45
Anhang B: 19” Einbaumöglichkeiten
Der DDXI DVI/VGA KVM-Extender kann mit dem DDXI- Rackmount Kit in 19”
Schaltschränke eingebaut werden.
Der Rackmount Kit besteht aus folgenden Teilen:

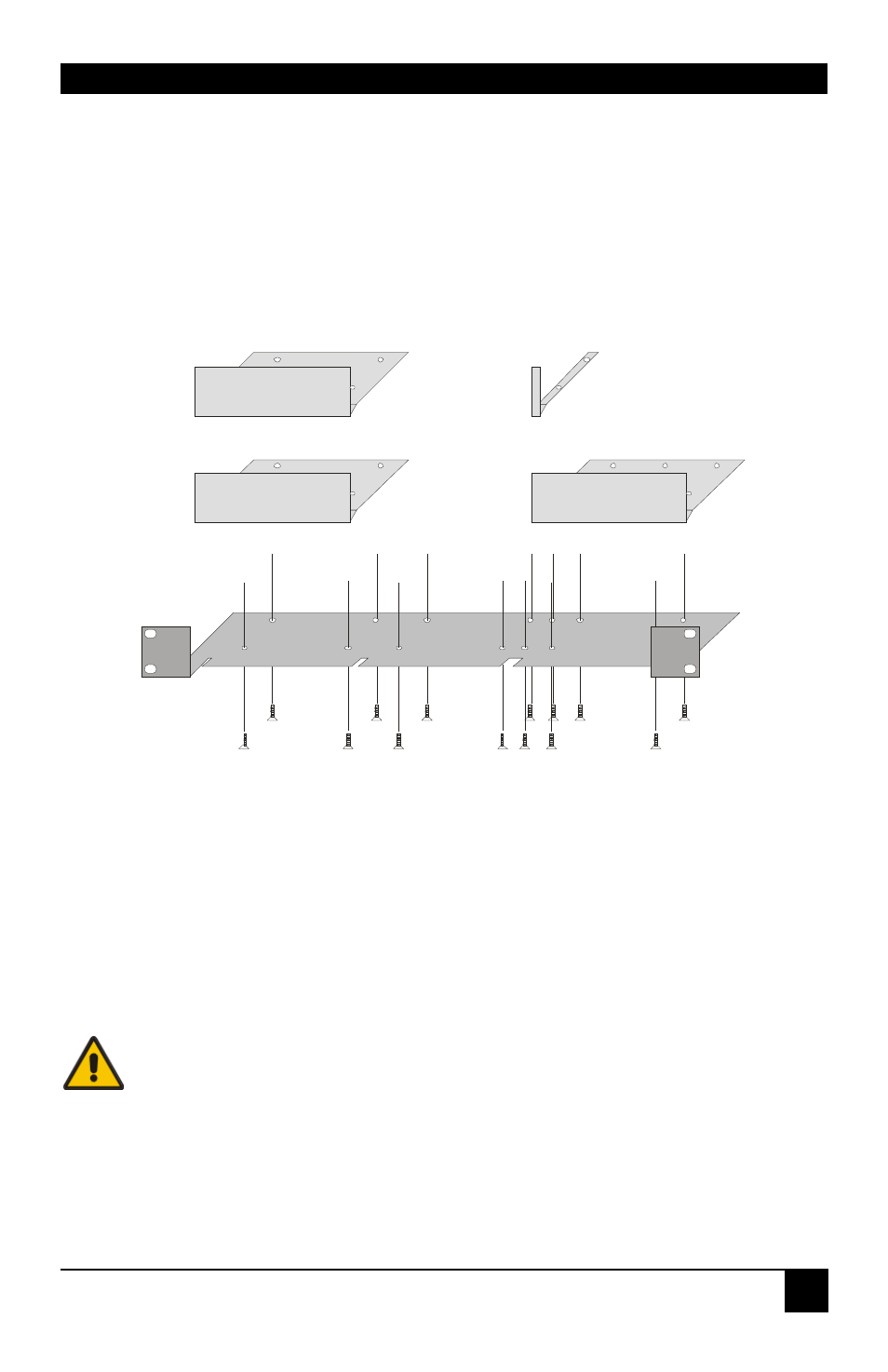

Bild 24 Rack Mount Kit
Einbauanleitung:
1. Bringen Sie die Löcher in der Grundplatte zur Deckung mit den offenen
Gewindebohrungen am Boden des DDXI KVM- Extenders.
2. Verschrauben Sie, ausschließlich mit Hilfe der mitgelieferten, kurzen Schrauben, die
Grundplatte mit dem Gehäuseboden.
Verwenden Sie ausschließlich die mitgelieferten, kurzen
Schrauben um Schäden an den Leiterplatten zu vermeiden
3. Verschließen Sie die verbleibenden Lücken mit den Blindplatten.
Eine Grundplatte
Zwei schmale Blindplatten
Schmaler
Streifen
M3x5 Schrauben (14)
Breite Blindplatte
