GERÄTEEINSTELLUNGEN
27
4.2 Verwendung des OSD

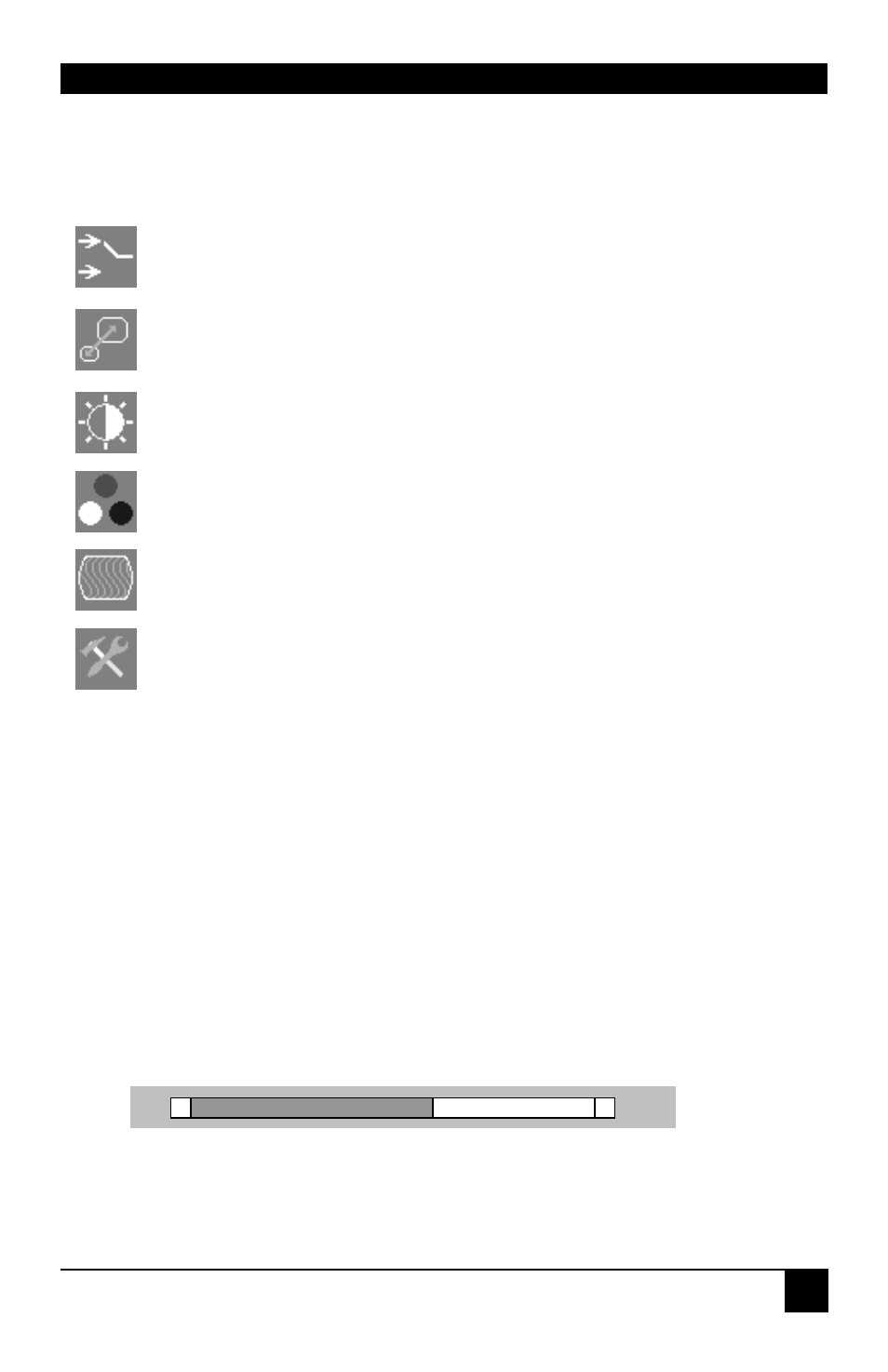

Das OSD ist eine Icon-basierende Utility. Die obere Zeile zeigt die Hauptmenüauswahl:
Auswahl Eingangssignal
Gibt an, ob das Eingangssignal RGB (RGBS) oder digital ist (für spätere
Erweiterungen)
Auflösung des Monitors
Zur Auswahl der Bildschirmauflösung des angeschlossenen Monitors und
für die Auswahl eines von vier Streckungsfaktoren
Helligkeit – Kontrast
Einstellung von Helligkeit oder Kontrast bzw. Rückstellung zu
Anfangswerten
Farbe
Einstellung von Farbe, -temperatur, der Naturfarben und der Farbsättigung
Einstellung des Pixelclock und -phase. Definition der Bildgröße und -
position
Werkzeuge
Einstellen der OSD Position und -größe, Rückstellung auf Werkseinstellung.
1. Benutzen Sie die Pfeiltasten ‘links’ und ‘rechts’ (<L> und <R> Tasten beim Terminal
oder im Windowsprogramm) um das Icon anzuwählen, das Sie wollen. Das OSD zeigt
weitere Icons, die zur angewählten Kategorie gehören.
2. Drücken Sie die Enter Taste (<S> Taste beim Terminal oder im Windowsprogramm).
Das OSD wählt das erste Kommando Icon an.
3. Benutzen Sie die Pfeiltasten ‘links’ und ‘rechts’ (<L> und <R> Tasten beim Terminal
oder im Windowsprogramm) um das Kommando oder Untermenü anzuwählen, das Sie
wollen. Im letzeren Fall wird das OSD weitere Kommando Icons anzeigen (z.B.
Farbtemperatur Kommandos).
4. Drücken Sie die Enter Taste (<S> Taste beim Terminal oder im Windowsprogramm)
um ein angewähltes Kommando auszuführen. Falls es erforderlich ist, Werte zu
vergrößern/erniedrigen (z.B. Kontrast), zeigt das OSD einen Wertegraphen:
5. Benutzen Sie die Pfeiltasten ‘links’ und ‘rechts’ (<L> und <R> Tasten beim Terminal
oder im Windowsprogramm) um den Wert wie gewünscht einzustellen.
-
+
