DDXI DVI/VGA KVM-EXTENDER
58
Anhang I: Steckverbinder
DDXI DVI/VGA KVM-Extender Steckerbelegungen

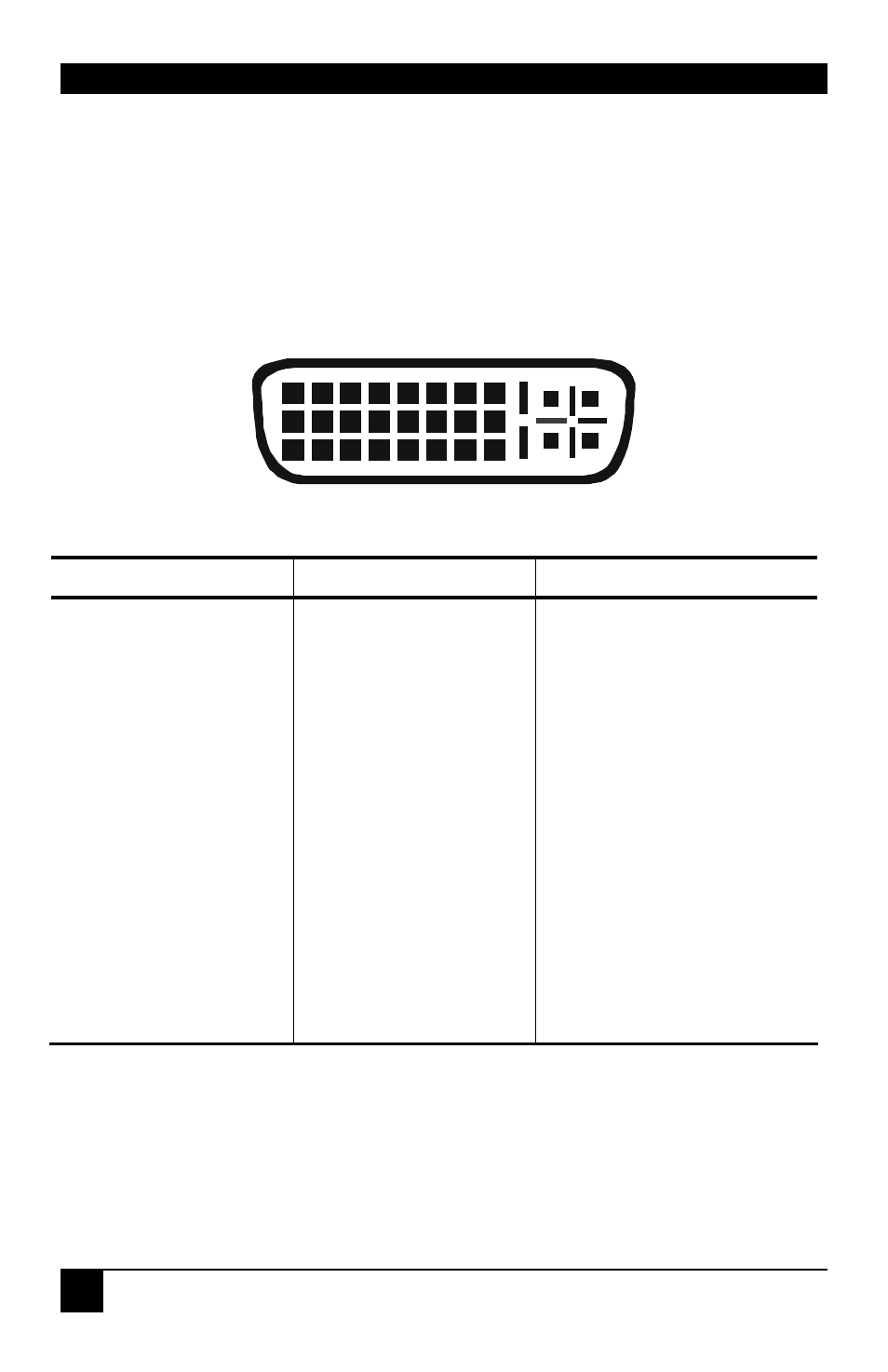

DVI-I Buchse (An allen Geräten)
Pin Signal
Pin Signal
Pin Signal
1
T.M.D.S data 2-
9
T.M.D.S data 1-
17
T.M.D.S data 0-
2
T.M.D.S data 2+
10
T.M.D.S data 1+
18
T.M.D.S data 0+
3
T.M.D.S data 2 GND
11
T.M.D.S data 1 GND
19
T.M.D.S data 0 GND
4
n.c.
12
n.c.
20
n.c.
5
n.c.
13
n.c.
21
n.c.
6
DDC Input (SCL)
14
+5V Power
22
T.M.D.S clock GND
7
DDC Output(SDA)
15
GND
23
T.M.D.S clock +
8
Analog VSYNC
16
Hot Plug recognition
24
T.M.D.S clock -
C1
Analog Red
C3
Analog Blue
C2
Analog Green
C5
Analog GND
C4
Analog HYSNC
1 8 C1 C2
17 24 C3 C4
C5
