ANHANG I: STECKVERBINDER
61
Adapterkabel
DVI/VGA Adapter
Wenn Sie Ihr System mit VGA Monitoren betreiben, benötigen Sie zusätzliche Adapter von
DVI-I nach VGA. Diese sind beim Hersteller erhältlich.

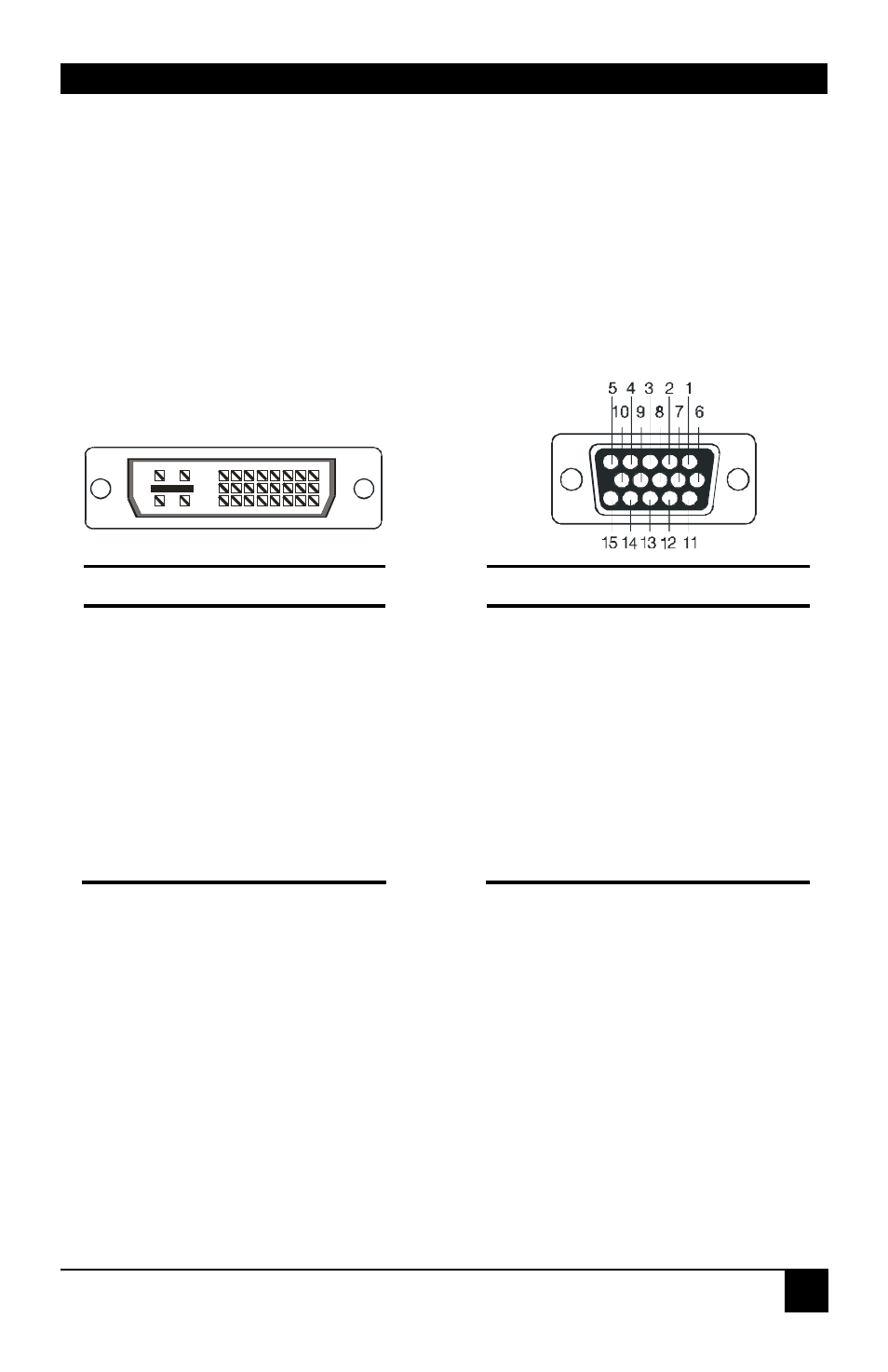

Remote/Local Unit: DVI-I Stecker
Monitor: HD15 Buchse
8 C1 C2
24 C3 C4
1
17
C5
Pin Signal Pin Signal
6 DDC Input (SCL) 15 DDC Input (SCL)
7 DDC Output(SDA) 12 DDC Output (SDA)
8 Analog VSYNC 14 Analog VSYNC
C1 Analog Red 1 Analog Red
C2 Analog Green 2 Analog Green
C3 Analog Blue 3 Analog Blue
C4 Analog HYSNC 13 Analog HSYNC
C5 Analog GND 6,7,8 Analog GND
