DDXI DVI/VGA KVM-EXTENDER
22
3.4 Diagnose
Jeder DDXI DVI/VGA KVM-Extender ist mit vier Anzeige- LEDs ausgestattet::
Communication Error
, Link Status, Device Ready und Video Signal. Die Anzeige LEDs
befinden sich bei allen Geräten der DDXI - DVI KVM Extender Familie an der selben Stelle.
Die Communication Error und Link Status LEDs befinden sich links und rechts der
Verbindungskabelbuchse. Die Device Ready und Video Signal LEDs sind in der Nähe der
Spannungsversorgungsbuchse.

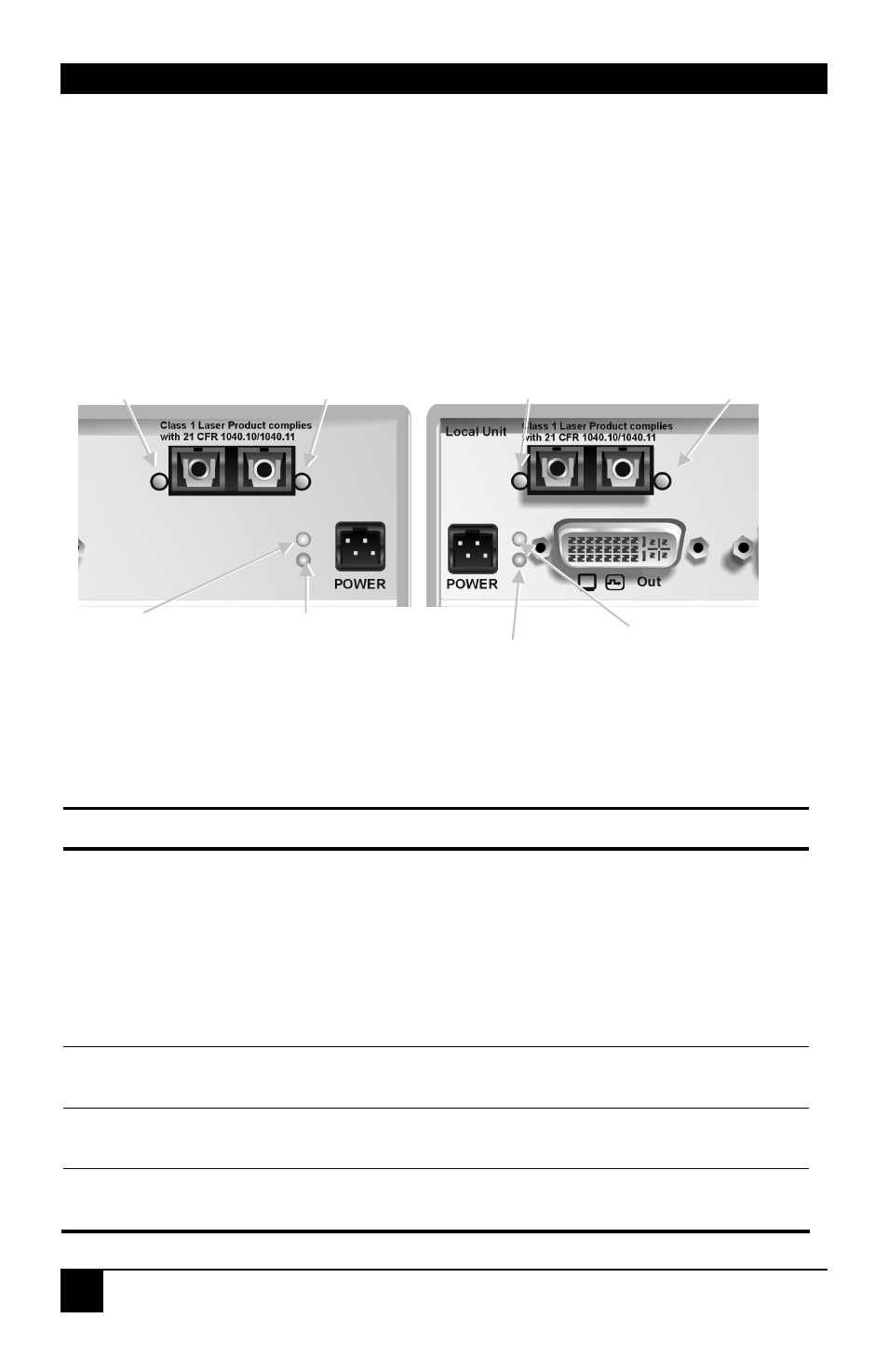

Beispielhaft ist die Position der LEDs für die K437-1W Remote und Local Unit angezeigt:
Communication Error Link Status Communication Error Link Status
Video Signal Device Ready Device Ready Video Signal
(Grün) (Rot) (Rot) (Grün)
Bild 6 Diagnose LEDs an der Remote (links) und Local (rechts)
Units
LED Zustand Bedeutung
Communication
Error AUS
Blinkend
langsam
mittel
schnell
Kein Kommunikationsfehler seit mehr als 60 min
zeigt die Anzahl der Kommunikationsfehler während
der letzten 60 Minuten an:
1-2
3-10
>10
Der Fehlerzähler wird 60 min nach dem letzten Kommunikationsfehler gelöscht.
Link Status AN
Blinkend Verbindung ist eingerichtet
Verbindungskabel ist nicht gesteckt oder defekt
Device Ready
(Rote LED) AUS
AN Gerät nicht betriebsbereit
Gerät betriebsbereit
Video Signal
(Grüne LED) AUS
AN Kein Videosignal oder kein gültiger Modus
Videosignal mit gültigem Modus erkannt
