IHSE USA 439 Series DDXi DVI/VGA Glasfaser Extender - Handbuch (Seite 21)

INSTALLATION
21

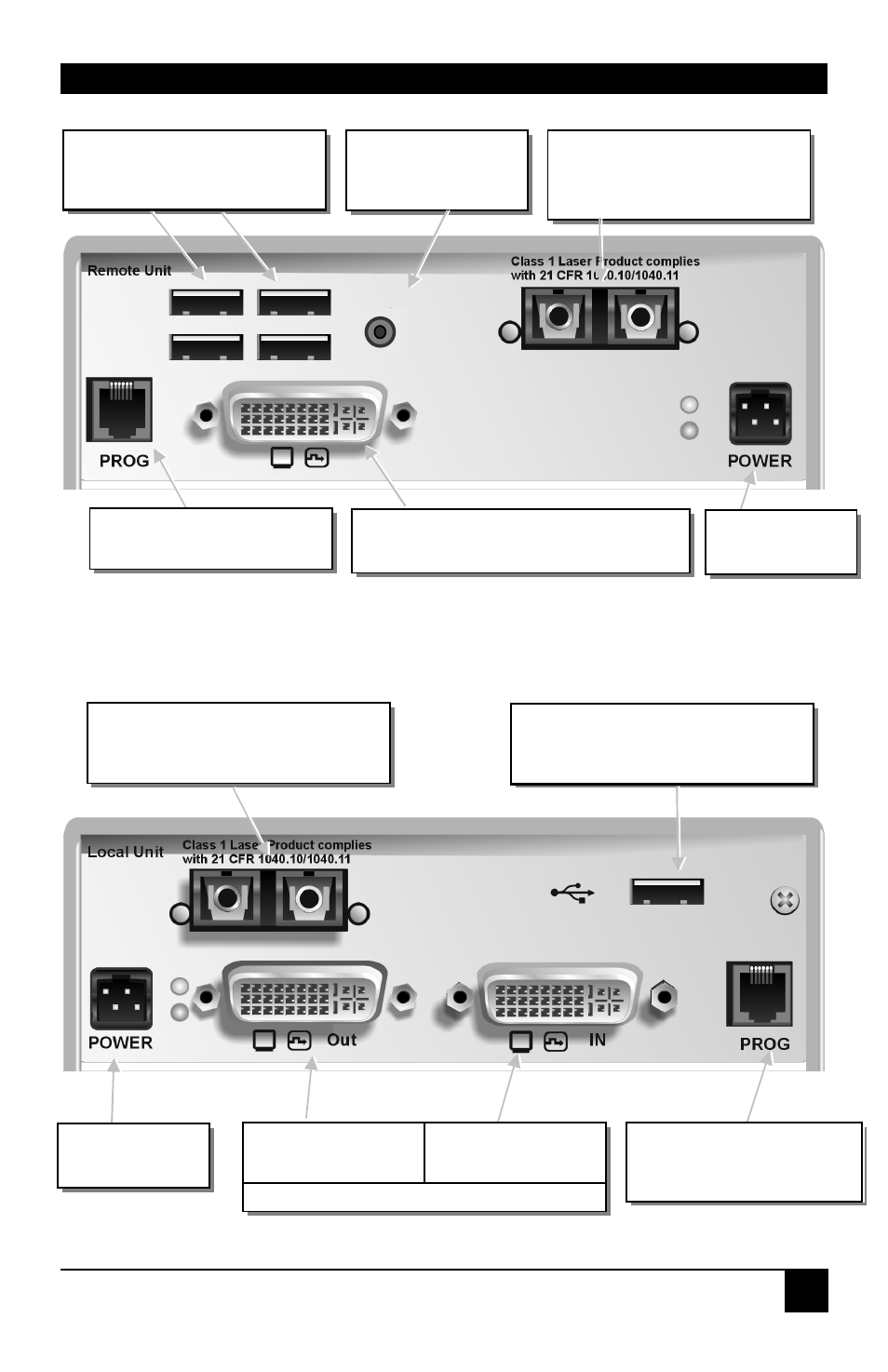

Bild 4 K442-3U/K443-3U Remote Unit
Bild 5 K442-3U/K443-3U Local Unit
4xUSB Anschluss für Tastatur,
Maus und andere Geräte, z.B.
für Drucker INTERCONNECT – führt
Video- und Datensignale –
Verbindung zur Local Unit
INTERCONNECT – führt Video-
und Datensignale – Verbindung
zur Remote Unit Anschluss an die CPU USB-
Buchse
Anschluss des 5V
Netzteils für USB
high power
Anschluss des
lokalen Monitors Programmieranschluss –
für Firmware Upgrades Anschluss an die
CPU Video Karte
DVI-I Anschlüsse
Anschluss des
6V Netzteils
DVI-I Anschluss – DVI/VGA Ausgang
– Verbindung zum Remote Monitor Anschluss des
6V Netzteils Programmieranschluss –
für Firmware Upgrades
USB
Power
