Erfassungsbereich einschränken

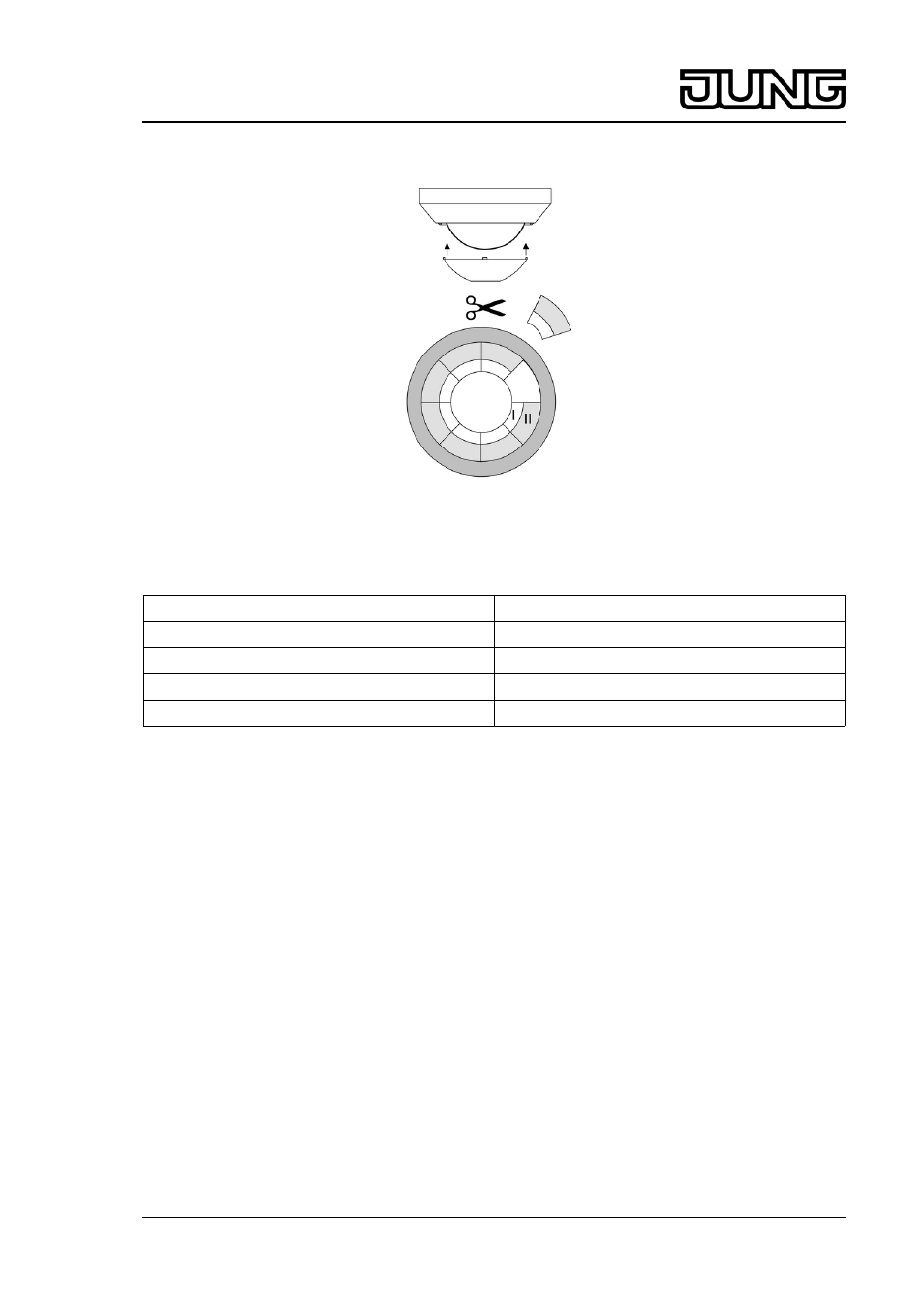

Bild 5: Aufsteckblende
Mit der Aufsteckblende kann der Erfassungsbereich eingeschränkt werden z. B. um Störquellen
auszublenden.
Blendengröße
Erfassungsbereich auf dem Fussboden
Komplette Aufsteckblende
Ø ca. 4,5 m
Bereich I ausgeschnitten
Ø ca. 7,5 m
Bereich I + II ausgeschnitten
Ø ca. 12 m
ohne Aufsteckblende
Ø ca. 20m
Alle Angaben gelten für eine Montagehöhe von 3 m und einer Bewegungsrichtung quer zum
Bewegungsmelder.
o Aufsteckblende abziehen.
o Nach Bedarf Aufsteckblende mit einer Schere entlang der gekennzeichneten Linien
ausschneiden.
o Aufsteckblende aufstecken.
Nachlaufzeit einstellen
Für die Dauer der Nachlaufzeit bleibt das Licht eingeschaltet. Jede erfasste Bewegung startet
die Nachlaufzeit neu. Die Nachlaufzeit wird in einem Bereich von ca. 10 Sekunden bis
30 Minuten eingestellt.
o Zierring abziehen.
o Einsteller time (4) in gewünschte Position drehen (Bild 4).
o Zierring aufstecken.
Testbetrieb / Kurzzeitbetrieb einstellen
Der Bewegungsmelder kann auf Kurzzeitbetrieb eingestellt werden, um damit z. B. akustische
Signalgeber anzusteuern. Bei einer erkannten Bewegung schaltet der Bewegungsmelder
Helligkeitsabhängig für 1 Sekunde ein. Werden weiterhin Bewegungen erkannt, erfolgt ein
erneutes Einschalten nach einer Verriegelungszeit von ca. 3 Sekunden.
o Zierring abziehen.
o Einsteller time (4) auf test einstellen (Bild 4).
o Einsteller sens (3) geringfügig in Richtung min drehen, da es bei maximaler
Empfindlichkeit zu ungewollten Schaltungen kommen kann.
