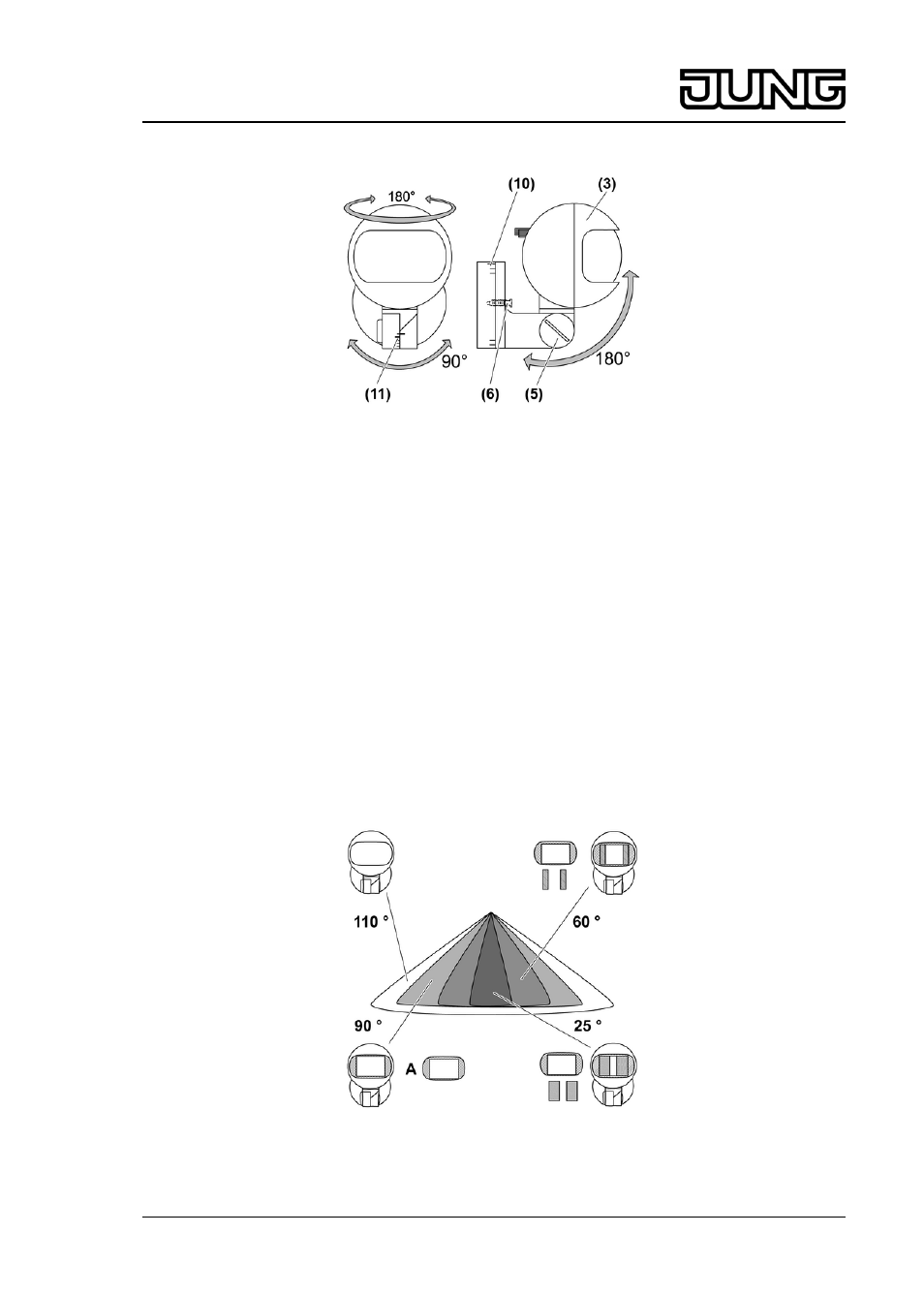

Bild 3: Sensorkopf ausrichten
Sensorkopf ausrichten
Der Sensorkopf kann, für eine optimale Ausrichtung des Erfassungsbereiches, in drei Achsen
verstellt werden.
o Zentralschraube (6) etwas lösen (Bild 3).
o Sensorkopf schwenken. Skala (10) dient als Orientierungshilfe (Bild 3).
o Zentralschraube festschrauben.
o Handknebel (5) lösen (Bild 3).
o Sensorkopf (3) neigen.
i Sind die kräftigen Markierungen von Skala (11) deckungsgleich, beträgt die Neigung
ca. 14 °. (Bild 3). Je weiter der Sensorkopf geneigt wird, desto kürzer ist die Reichweite.
o Handknebel (5) festschrauben.
o Sensorkopf (3) drehen (Bild 3). Die Verstellung ist gerastet, jede Raste entspricht ca. 10 °.
Erfassungsbereich seitlich einschränken
Bild 4: Erfassungsbereich mit Blende A
