(14) Leitungseinführung Aufputz
(15) Kondenswasserloch
(16) Zentraler Befestigungsdom
(17) Anschlussklemmen
o Handknebel (5) lösen.
o Sensorkopf neigen und Zentralschraube (6) lösen.
Leitungseinführung von unten.
o Bei Aufputz-Verlegung der Anschlussleitung, Leitungseinführung (14) im Anschlusskasten
öffnen.
o Außer bei Montage in staubigen Räumen, unteres Kondenswasserloch (15) im
Anschlusskasten ausbrechen.
o Anschlusskasten mit geeigneten Schrauben befestigen.
Wächter anschließen

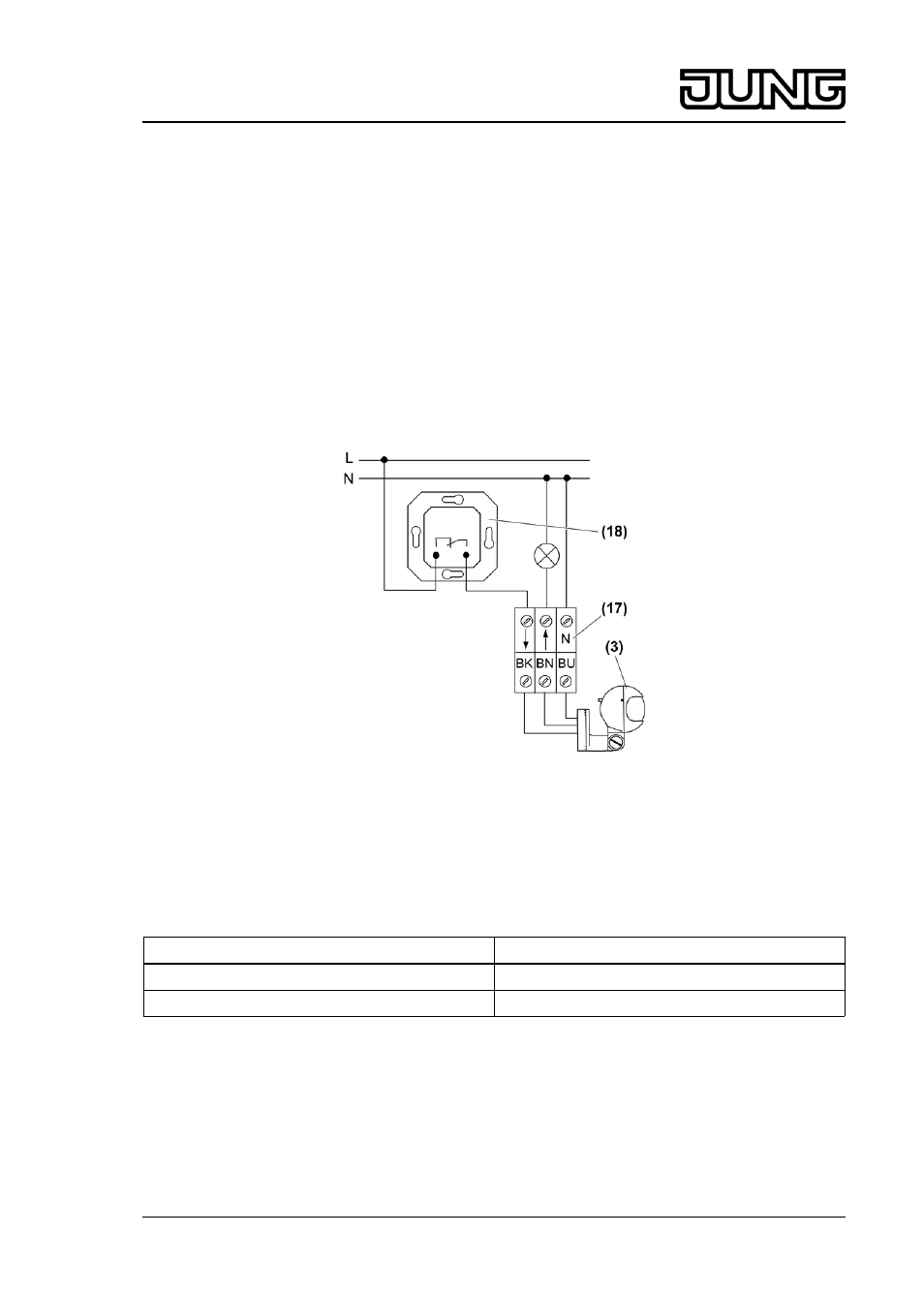

Bild 8: Anschlussplan
(3) Sensorkopf
(17) Anschlussklemmen
(18) Installationstaster, Öffnerkontakt
o Sensorkopf und optionalen Installationstaster nach Anschlussplan anschließen.
Anschlussbelegung Sensorkopf
schwarz, BK
Außenleiter
braun, BN
geschalteter Außenleiter
blau, BU
Neutralleiter
Sensorkopf auf Anschlusskasten befestigen
o Sensorkopf (3) auf Anschlusskasten (1) setzen. Dabei keine Leitungen beschädigen.
o Sensorkopf (3) mit Zentralschraube (6) festschrauben.
7/10
82508413
J:0082508413
18.08.2010
Automatik-Wächter 110
