Wächter parallelschalten

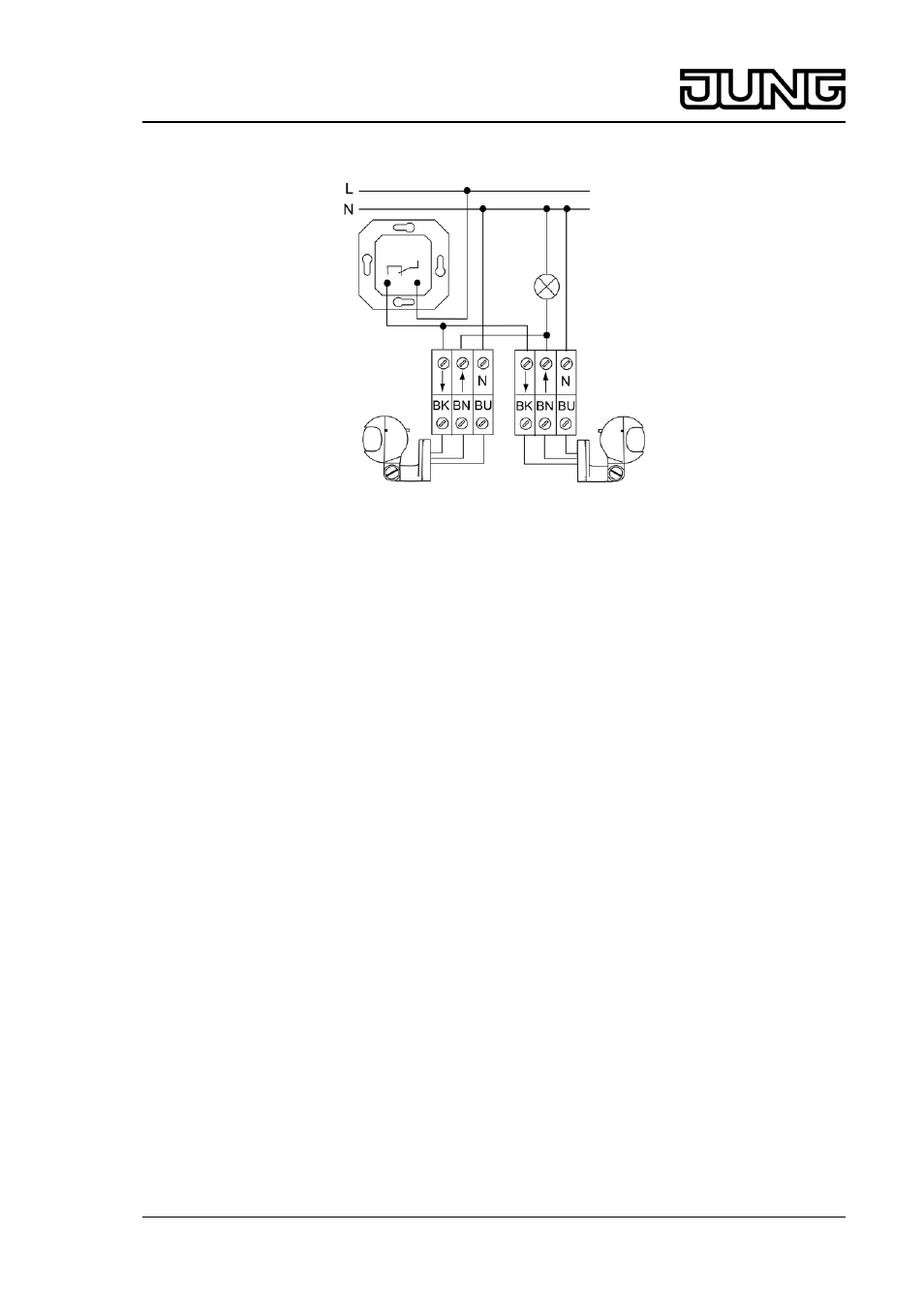

Bild 9: Wächter parallelschalten
o Wächter und optionalen Installationstaster nach Anschlussplan (Bild 9) anschließen.
5.2 Inbetriebnahme
Erfassungsbereich prüfen
o Testbetrieb einschalten (siehe Kapitel 4. Bedienung).
o Erfassungsbereich abschreiten, dabei auf sichere Erfassung und Störquellen achten.
o Bei Bedarf Erfassungsbereich einschränken, um Störquellen auszublenden. Dazu
Sensorkopf verstellen oder Blende verwenden (siehe Kapitel 4. Bedienung).
Betriebseinstellungen vornehmen
Detailinformationen dem Kapitel Bedienung entnehmen (siehe Kapitel 4. Bedienung).
o Automatikbetrieb einschalten.
o Helligkeitsschwelle einstellen.
o Nachlaufzeit einstellen.
6 Anhang
6.1 Technische Daten
Nennspannung
AC 230 V ~
Netzfrequenz
50 Hz
Leistungsaufnahme
ca. 1,3 W
Umgebungstemperatur
-35 ... 50 °C
Schutzart
IP 54
Leitungsschutzschalter
max. 10 A
Montagehöhe
2,5 m
Erfassungswinkel
ca. 110 °
Reichweite
ca. 16 m
Nachlaufzeit
ca. 12 s ... 12 min
Nachlaufzeit (Test)
ca. 1 s
Verriegelungszeit
ca. 2 s
Helligkeitseinstellung
ca. 5 ... 300 lx (und Tagbetrieb)
Anschlussleistung
Glühlampen
2200 W
HV-Halogenlampen
1000 W
Tronic-Trafos
typabhängig
8/10
82508413
J:0082508413
18.08.2010
