13

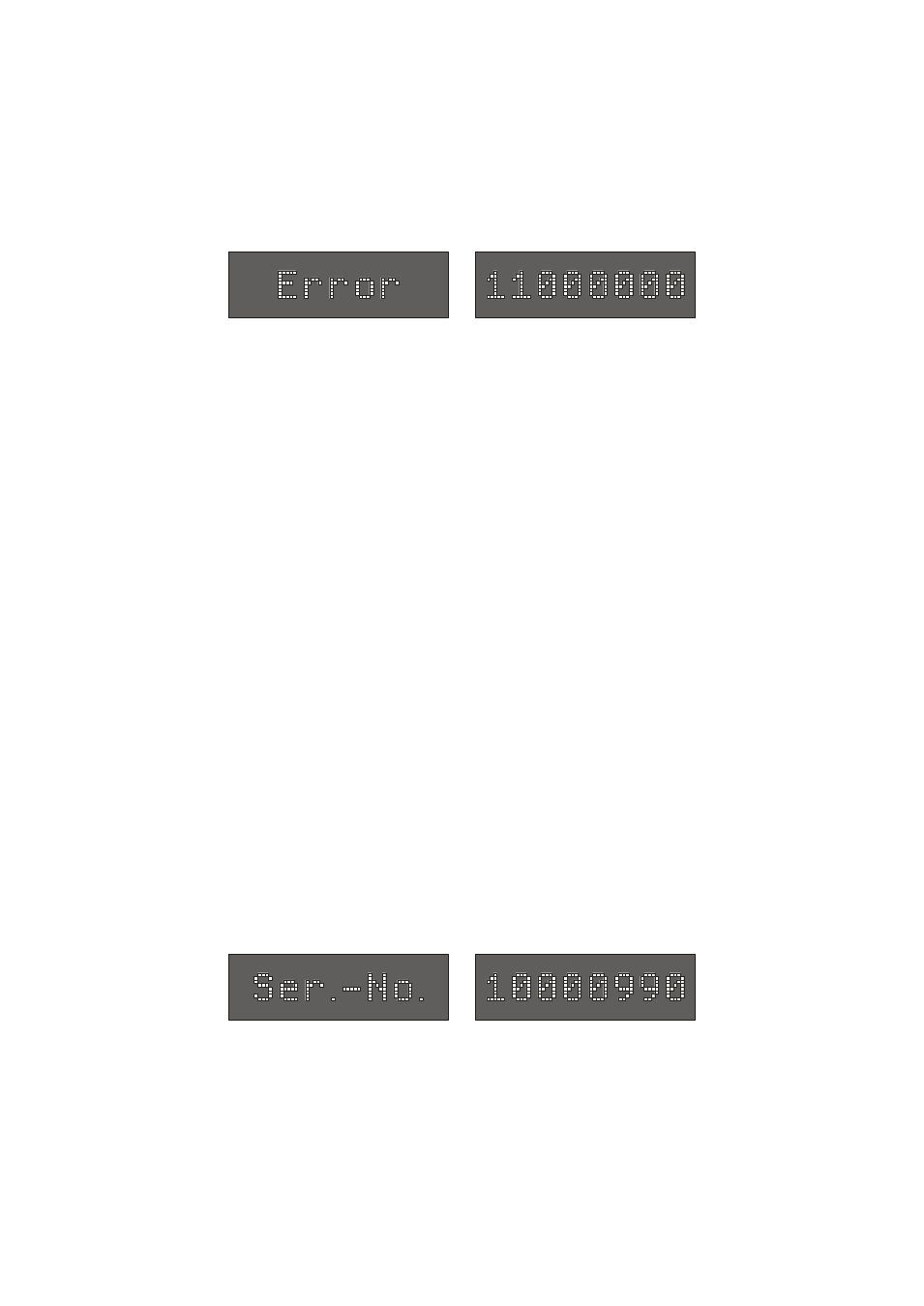

Menü Error Bits
Die Baugruppe FDM511 registriert Fehler und Überläufe und setzt bzw. löscht
daraufhin acht Error-Bits. Diese können hier angezeigt werden. Auf diese Weise kann
der Anwender herausfinden, warum z.B. die "Fail" oder die "Overflow"-LED leuchtet.
Diese Fehlerbits dokumentieren verschiedene Fehlerursachen die, während des
Betriebes aufgetreten sind. Die Anzeige hat das Format: X
8
X
7
X
6
X
5
X
4
X
3
X
2
X
1
. Die
einzelnen Bits haben die folgende Bedeutung:
X
8
: A2 Overflow, Analogausgang 2 hat seinen Endwert erreicht
X
7
: A1 Overflow, Analogausgang 1 hat seinen Endwert erreicht
X
6
: Time Deviation Overflow, die Zeitdifferenz ist größer ±99.999s
X
5
: Frequency Overflow, die Frequenzabweichung ist größer ±9.999Hz oder
die Frequenz ist < 45Hz bzw. > 65Hz
X
4
: REF Free, kein Sekundenimpuls von der Referenz
X
3
: PL Free, keine Netzfrequenz (PL Zeit läuft frei)
X
2
: No Time String, kein serielles Zeittelegramm erhalten
X
1
: No PL Init, die PL Zeit ist (noch) nicht initialisiert worden
Die "Fail"-LED leuchtet, wenn mind. eines der Fehler-Bits X
1
bis X
4
gesetzt ist,
während ein gesetztes Fehler-Bit X
5
bis X
8
bewirkt, dass die "Overflow"-LED leuchtet.
Die Fehlerbits können auch seriell auf Anfrage durch ein "E" (ASCII-Code 45h) über
die Schnittstelle COM0 ausgelesen werden. Das Format des Antwort-Strings ist:
ERROR:X
8
X
7
X
6
X
5
X
4
X
3
X
2
X
1
<CR><LF>
Menü Seriennummer
In diesem Menü kann die Seriennummer der Baugruppe angezeigt werden. Die Angabe
der Seriennummer erleichtert oftmals die Bearbeitung von Support-Anfragen des
Anwenders. Mit dem Set Taster werden nacheinander jeweils 8 Ziffern der
Seriennummer angezeigt.
Die Seriennummer kann auch seriell ausgelesen werden. Auf Anfrage mit "SN!" über
die Schnittstelle COM0 wird der folgende String, bestehend aus Sereiennummer und
Software-Version, ausgegeben:
SN: 041110000990 REV:01.00/01<CR><LF>
