6

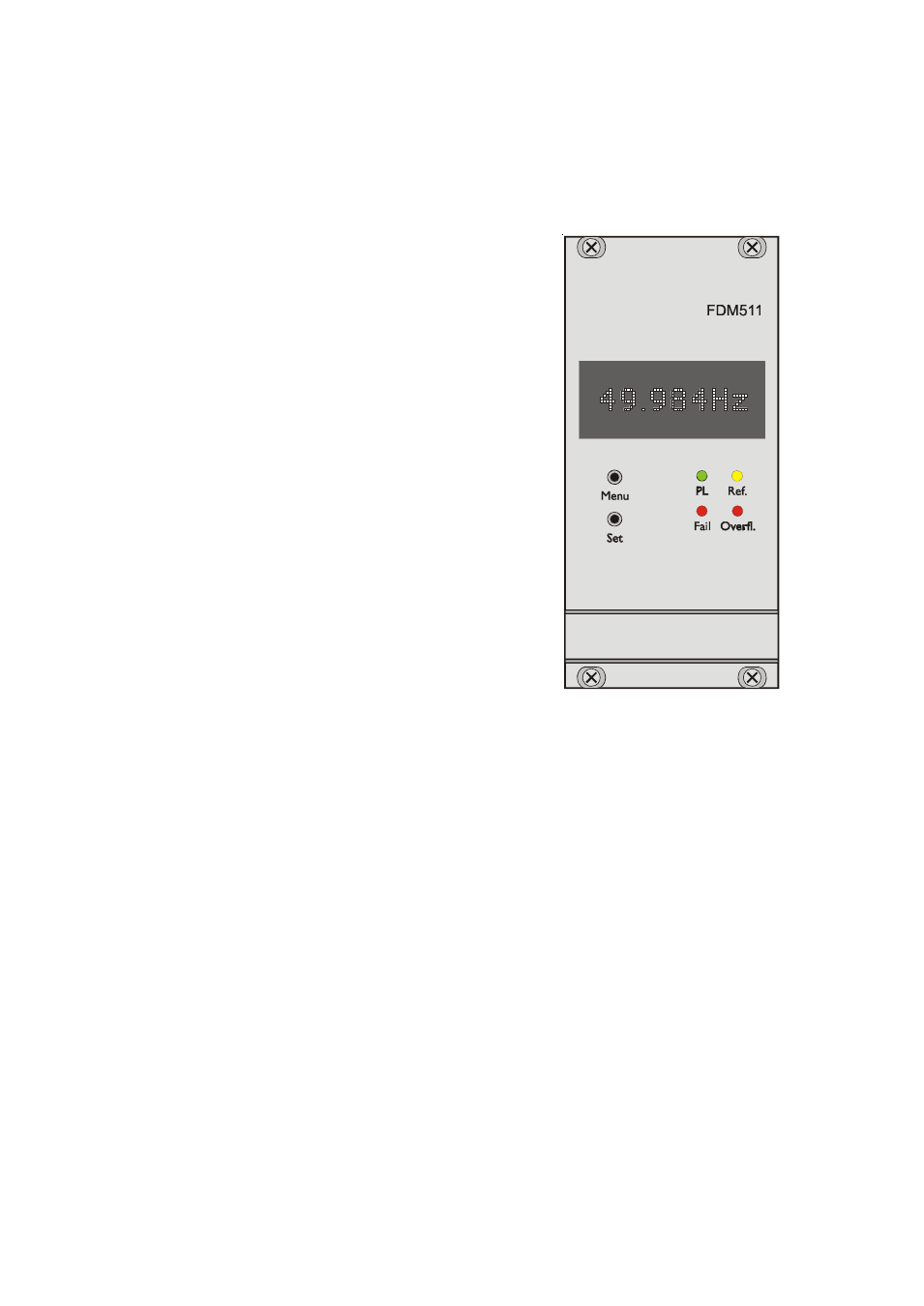

Bedienelemente in der Frontplatte
Die 61mm breite Frontplatte enthält als Bedienelemente vier Kontroll LEDs, zwei Taster
sowie ein 8-stelliges, alphanumerisches LED Display.
LED PL Time
Diese LED blinkt sekündlich bei korrekt erkannter
Netzfrequenz. Sie erlischt, wenn die Netzfrequenz
nicht mehr anliegt.
LED REF Time
Diese LED blinkt entsprechend dem PPS der
Referenz Funkuhr sekündlich. Sie erlischt, wenn
der Sekundenimpuls nicht mehr anliegt.
LED Fail
Diese LED leuchtet, wenn die korrekte Funktion
der Baugruppe nicht gewährleistet ist. Ursache
dafür kann z.B. ein Wegfall des PPS, der
Netzfrequenz oder ein Fehler in der seriellen
Zeitübernahme sein. Der Grund für den Fehler kann
über die Error-Bits ermittelt werden.
LED Overflow
Diese LED leuchtet, wenn einer der Messwerte den zulässigen Bereich überschreitet:
- Differenzzeit größer ±100 Sekunden
- Frequenz unter 45 Hz oder über 65 Hz
- Analogausgänge größer ±2,5V
Sie erlischt, wenn alle Werte wieder innerhalb der Grenzen liegen.
Bedientaster
Messwerte und Statusinformationen können mit Hilfe von zwei Tastern aufgerufen
werden. Mit dem Taster Menu lassen sich verschiedenen Menüpunkte anwählen. Die
betreffenden Daten werden nach Betätigung des Set Tasters auf dem Display dargestellt.
Im Setup Menü werden die Taster außerdem zur Einstellung verschiedener
Betriebsparameter verwendet.
Display
Das 8-stellige, alphanumerische LED Display übernimmt die Anzeigefunktion der
Messwerte. Außerdem werden im Setup Menü die Betriebsparameter dargestellt bzw.
konfiguriert sowie Status Informationen angezeigt.
