Erste Schritte
Info zu Verbindungsanschlüssen

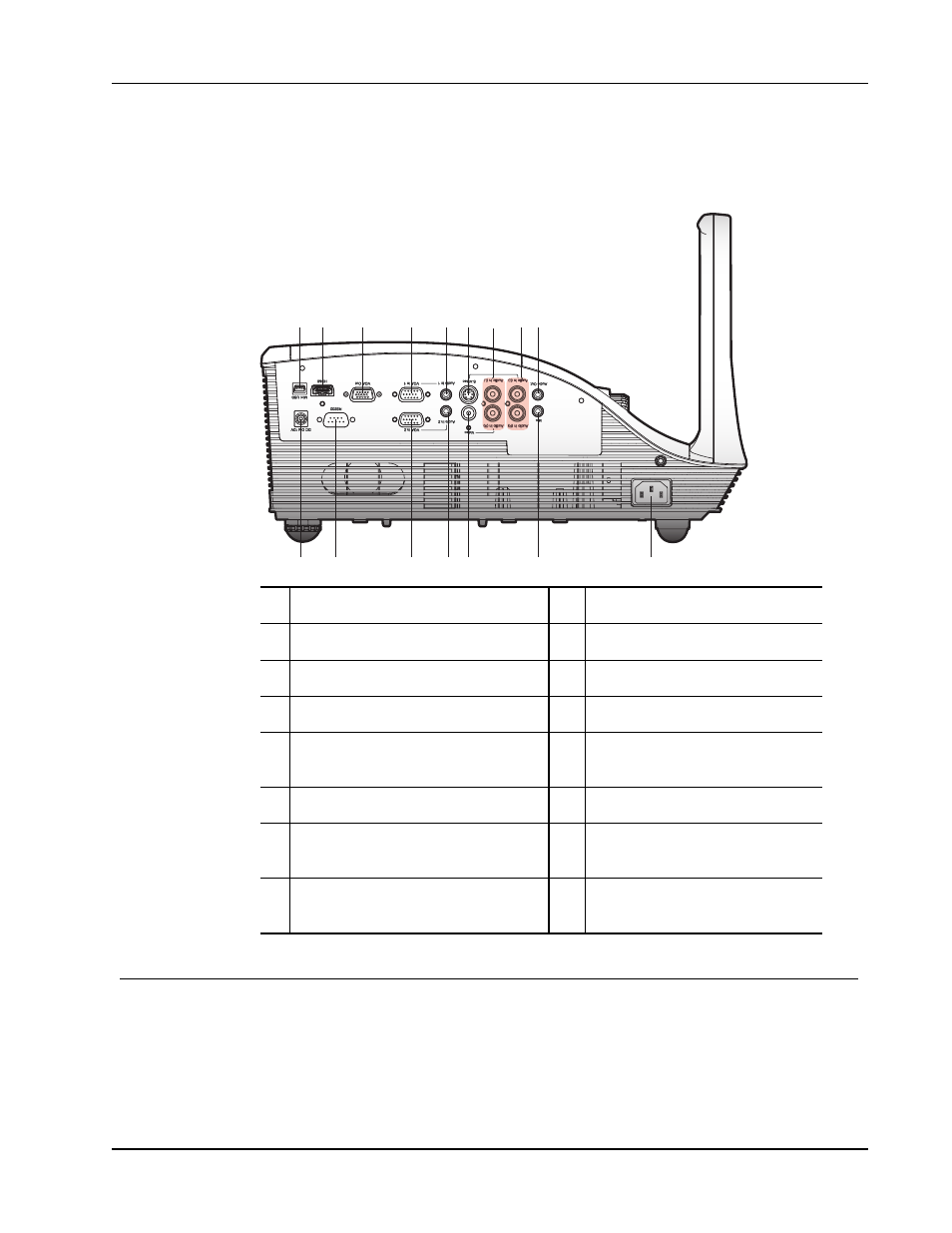

Die folgende Abbildung zeigt die verfügbaren Verbindungsanschlüsse am MimioProjector.
1 2 4 6 9 8 7 5 3
10 11 12 13 14 15 16
1 Mini-USB 9 Audioausgang
2 HDMI 10 12-V-Auslöserrelais (12 V, 250 mA)
3 VGA-Ausgang 11 RS232
4 VGA-Eingang 1 12 VGA-Eingang 2
5 Audio-Eingang 1 (für VGA-Eingang 1) 13 Audio-Eingang 2 (für VGA-Eingang
2)
6 S-Video 14 Composite-Video-Eingang
7
Linker/Rechter RCA-Audioeingang (für
Composite-Video-Eingang)
15 3,5-mm-Mikrofon-Eingang
8
Linker/Rechter RCA-Audioeingang (für
S-Video)
16 Netzanschluss
Erste Schritte
Die folgenden Themen enthalten Informationen zur Installation und zur erstmaligen
Verwendung des MimioProjector.
n Anschließen des Projektors
n
Einrichten der Fernbedienung
n Einschalten der Stromzufuhr
