NEUSTART DER EINSTELLUNGEN DES WÄHLGERÄTS
Es ist möglich, den Servicemodus zu aktivieren und die Werkseinstellungen
wiederzusetzen, ohne das Servicekennwort einzugeben. Zu diesem Zweck gehen Sie
wie folgt vor:
• Stromversorgung abschalten.
• RESET-Pins auf der Platine des Geräts kurzschließen (Steckbrücke anlegen).
• Stromversorgung einschalten (das Wählgerät signalisiert Aktivierung des
Servicemodus mit vier kürzen und einem langen Ton).
• Steckbrücke von RESET-Pins abnehmen und die Funktion FS36 abrufen.
7. T
ECHNISCHE
A
NGABEN
Schutz vor unbefugtem Zutritt
2 Kennwörter definiert vom Betreiber
Länge des Kennwortes
zwischen 4 und 6 Ziffern
Speicher der Einstellungen des Betreibers
nichtflüchtig (EEPROM)
Speicher der Sprachmeldung
eingebauter Sprachgenerator mit
dem nichtflüchtigen Speicher
Eingänge
ALM (Alarm), ARM (Scharf), AUX
niedrig (0) - Kurzschluss zur
Masse
hoch (1) - Spannung 5-16 V oder
Trennen
Reaktionsdauer der Eingänge
ca. 1 Sek.
Telefonleitung
optische Isolierung
Eingang des Sabotagekreises TMP
NC

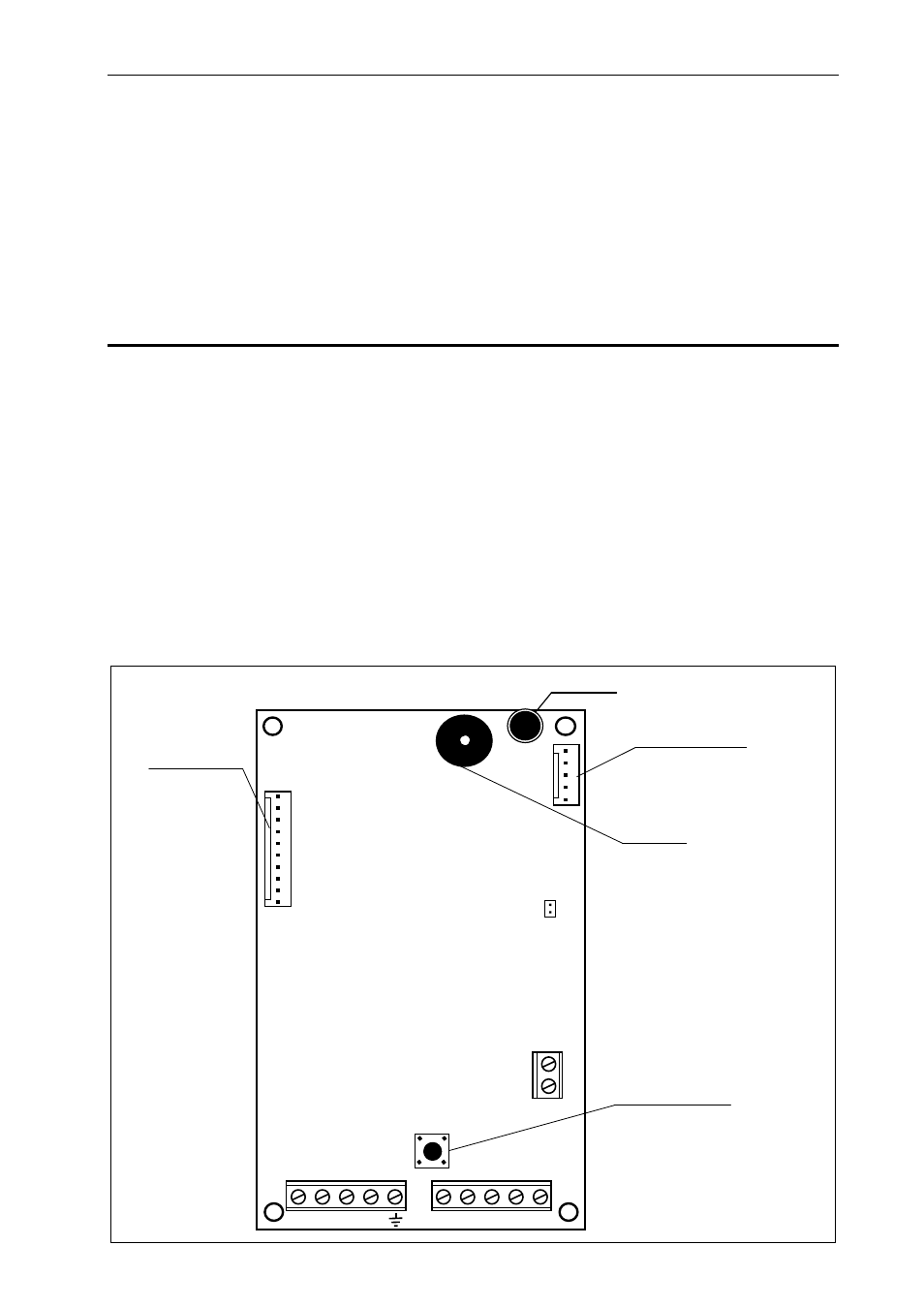

BAUELEMENTE DER ELEKTRONIKPLATINE
Summer
Sabotageschalter
Anschluss der
Tastatur
Anschluss der
Hörerbuchsen
Mikrofon
R
E
S
E
T
MIC
1 T-1 R-1 TIP RING
TMP TMP ALM ARM AUX
1
+
1
2
V
C
O
M
