11

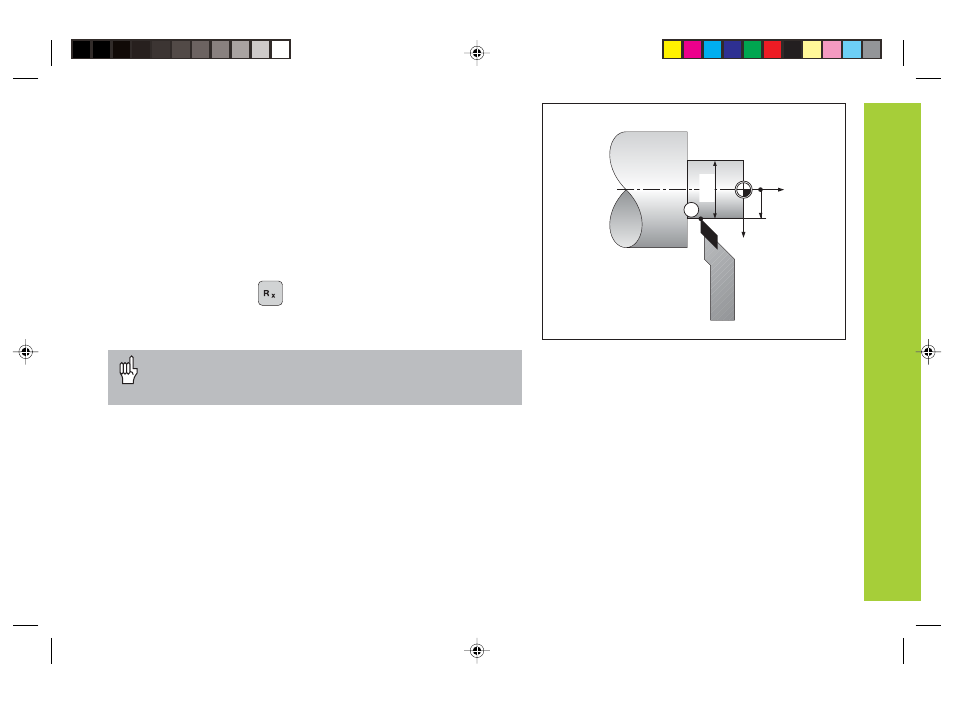

Radius- oder Durchmesser-Anzeige wählen
Die Positionsanzeige ND kann Positionen in der Planachse als
Durchmesser- oder als Radius-Werte anzeigen. Drehteile sind in der
Regel mit dem Durchmesser bemaßt. Bei der Bearbeitung stellen Sie
jedoch das Werkzeug in der Planachse um Radius-Werte zu.
Beispiel: Radius-Anzeige Position  X = 20 mm
Durchmesser-Anzeige Position  X = 40 mm
Anzeige umschalten:
¬ Drücken Sie die Taste
Wenn die Positionsanzeige ND für die X-Achse den Radius
anzeigt, leuchtet in der Status-Anzeige R. Ist die Durchmesser-
Anzeige gewählt, wird R in der Status-Anzeige gelöscht!
Radius- oder Durchmesser-Anzeige wählen
20
Z
1
X
¯40
