Aufstellen und Befestigen

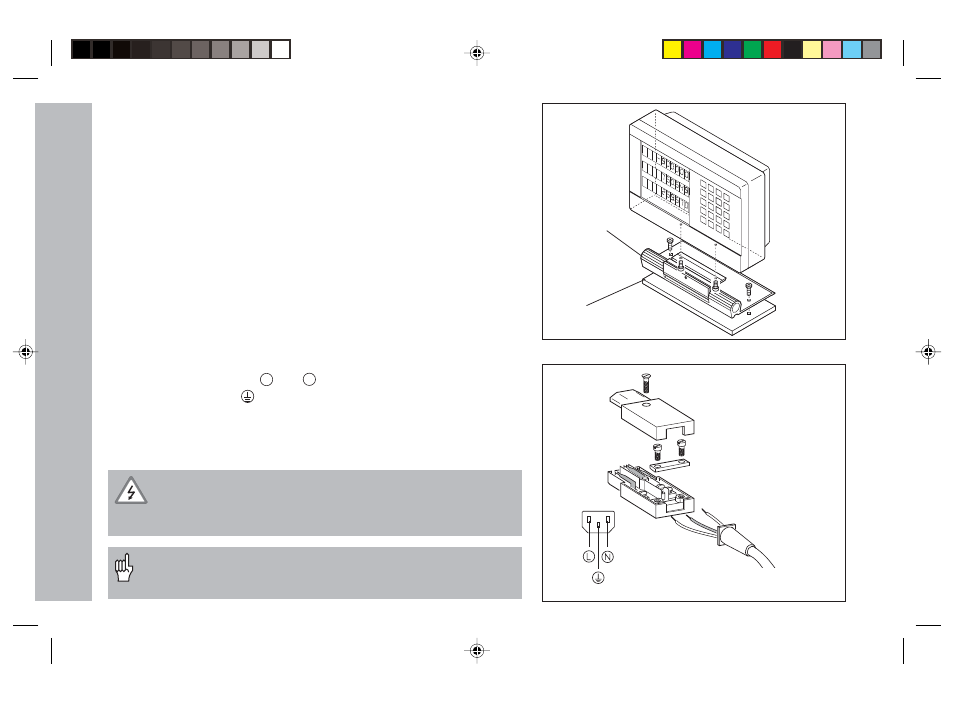

Zum Festschrauben der Positionsanzeige auf einer Konsole verwenden
Sie die M4-Gewinde in den Gummifüßen auf der Unterseite des
Gehäuses.
Sie können die Positionsanzeige auch auf einen Schwenkfuß montieren,
der als Zubehör lieferbar ist.
VRZ0702
HEIDE NHAIN
Schwenkfuß
Konsole
Netzanschluss
Netzanschluss an Kontakt und ,
Schutzerde an Kontakt anlegen!
Spannungsversorgung: 100 V~ bis 240 V~ (-15% bis +10%)
50 Hz bis 60 Hz (
± 2 Hz)
Ein Netzwahlschalter ist nicht erforderlich.
• Stromschlag-Gefahr!
Schutzleiter anschließen!
Der Schutzleiter darf nie unterbrochen sein!
• Vor Öffnen des Gerätes Netzstecker ziehen!
Zur Erhöhung der Störfestigkeit den Erdungsanschluss auf der
Gehäuse-Rückseite mit dem zentralen Erdungspunkt der
Maschine verbinden (Mindestquerschnitt 6 mm
2 )!
L N
Netzanschluss/Aufstellen und Befestigen
