Anschluss der Messgeräte
Sie können alle HEIDENHAIN-Längenmessgeräte mit sinusförmigen
Signalen (7 bis 16 µA
SS
) und abstandscodierten oder einzelnen
Referenzmarken anschließen.

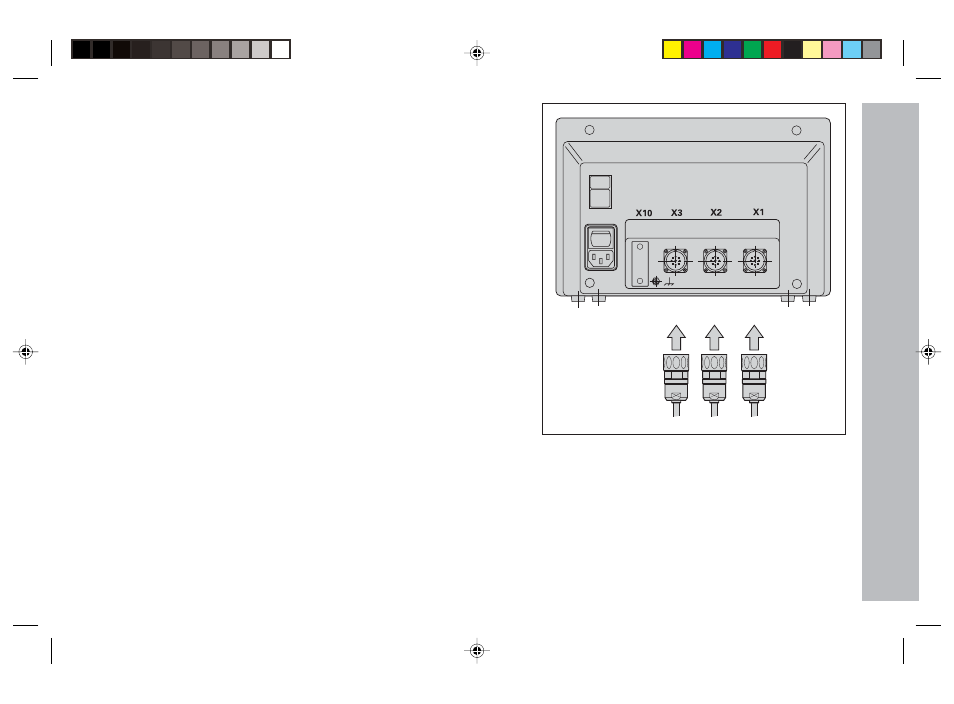

Zuordnung der Messgeräte für die Positionsanzeige ND 730
Messgerät-Eingang X1 für X-Achse
Messgerät-Eingang X2 für Z-Achse
Zuordnung der Messgeräte für die Positionsanzeige ND 770
Messgerät-Eingang X1 für X-Achse
Messgerät-Eingang X2 für Zo-Achse
Messgerät-Eingang X3 für Z-Achse
Messgerät-Überwachung
Die Anzeigen verfügen über eine Messgerät-Überwachung, die
Amplitude und Frequenz der Signale überprüft. Ggf. wird eine der
folgenden Fehlermeldungen ausgegeben:
SIGNAL X
FRQ. X
Die Überwachung aktivieren Sie mit Parameter 45.
Falls Sie Längenmessgeräte mit abstandscodierten Referenzmarken
verwenden, wird überprüft, ob der im Betriebsparameter P43
festgelegte Abstand mit dem tatsächlichen Abstand der Referenz-
marken übereinstimmt. Ggf. wird folgende Fehlermeldung
ausgegeben:
FEHL. REF X
Anschluss der Messgeräte
Z
Zo
X
