Grundlagen
8
Z
X
15
5
35 65
1
0

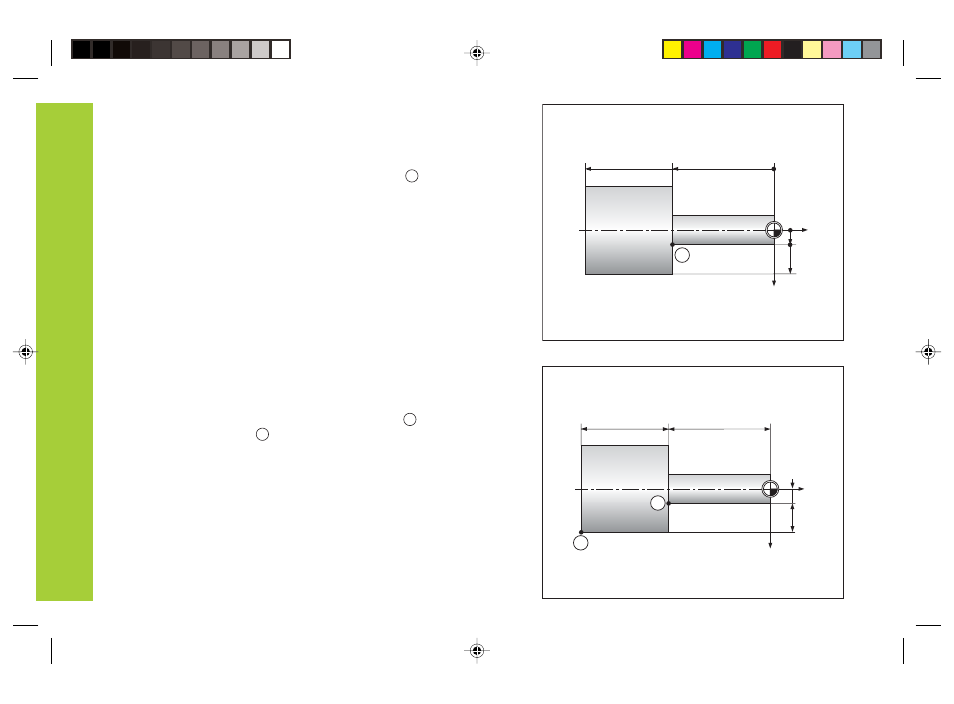

Absolute Werkstück-Positionen
Jede Position auf dem Werkstück ist durch ihre absoluten Koordinaten
eindeutig festgelegt.
Beispiel: Absolute Koordinaten der Position 1 :
X = 5 mm
Z = – 35 mm
Wenn Sie nach einer Werkstück-Zeichnung mit absoluten Koordinaten
arbeiten, dann fahren Sie das Werkzeug auf die Koordinaten.
Z
X
1
10
5
35 30
2
Relative Werkstück-Positionen
Eine Position kann auch auf die vorhergegangene Soll-Position
bezogen sein. Der Nullpunkt für die Bemaßung liegt auf der
vorhergegangenen Soll-Position. Man spricht dann von relativen
Koordinaten bzw. von einem Inkremental-Maß oder Kettenmaß.
Inkrementale Koordinaten werden durch ein I gekennzeichnet.
Beispiel: Relative Koordinaten der Position bezogen auf
Position
IX = 10 mm
IZ = – 30 mm
Wenn Sie nach einer Werkstück-Zeichnung mit inkrementaler Be-
maßung arbeiten, dann fahren Sie das Werkzeug um das Maß weiter.
Vorzeichen bei inkrementaler Bemaßung
Eine relative Maßangabe hat positives Vorzeichen, wenn in positiver
Achsrichtung gefahren wird und ein negatives Vorzeichen, wenn in
negativer Achsrichtung gefahren wird.
2
1
