17
Achsen verfahren mit Restweg-Anzeige
Standardmäßig steht in der Anzeige die Ist-Position des Werkzeugs.
Oft ist es jedoch günstiger, wenn Sie sich den Restweg zur Soll-
Position anzeigen lassen. Sie positionieren dann einfach durch Fahren
auf den Anzeigewert Null.

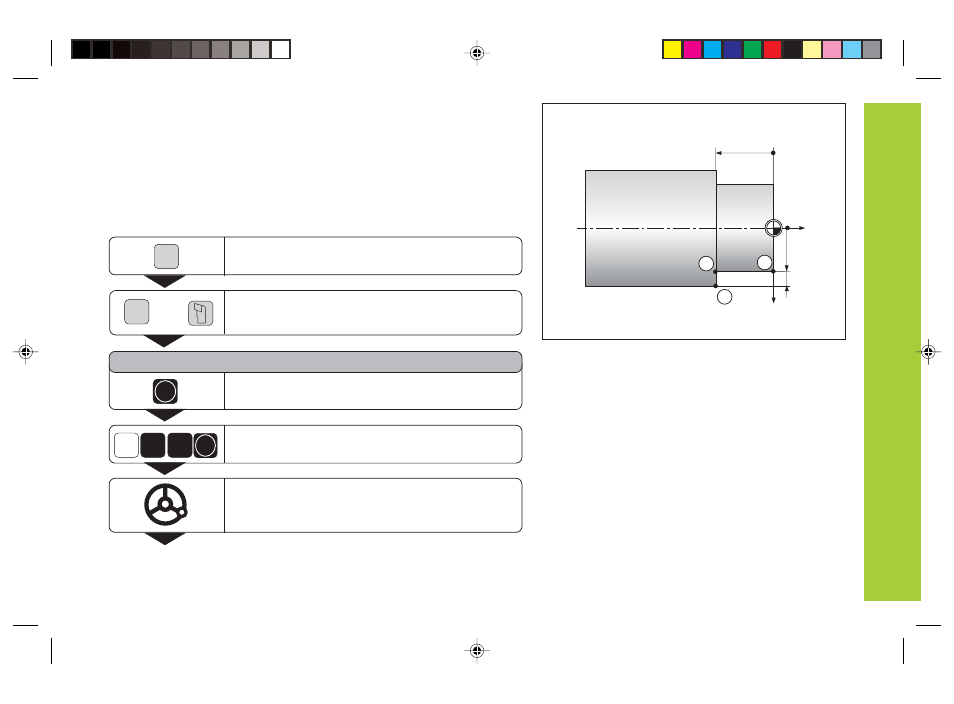

Anwendungs-Beispiel: Absatz fertig drehen durch „Fahren auf Null“
Achsen verfahren mit Restweg-Anzeige
Z
1
X
15
2
3
20 0
5
Sonderfunktion wählen.
R E S T W E G
Restweg übernehmen, ∆ leuchtet.
X-Achse auf Anzeigewert Null fahren. Werkzeug
steht auf Position
1.
ENT
5 1 X
Achse wählen, z.B. X, Soll-Koordinate eingeben,
z.B. 15 mm (Radius), mit ENT bestätigen.
SPEC
FCT
ENT
SPEC
FCT
„Restweg“ wählen.
•
•
•
oder
