HEIDENHAIN MANUALplus 4110

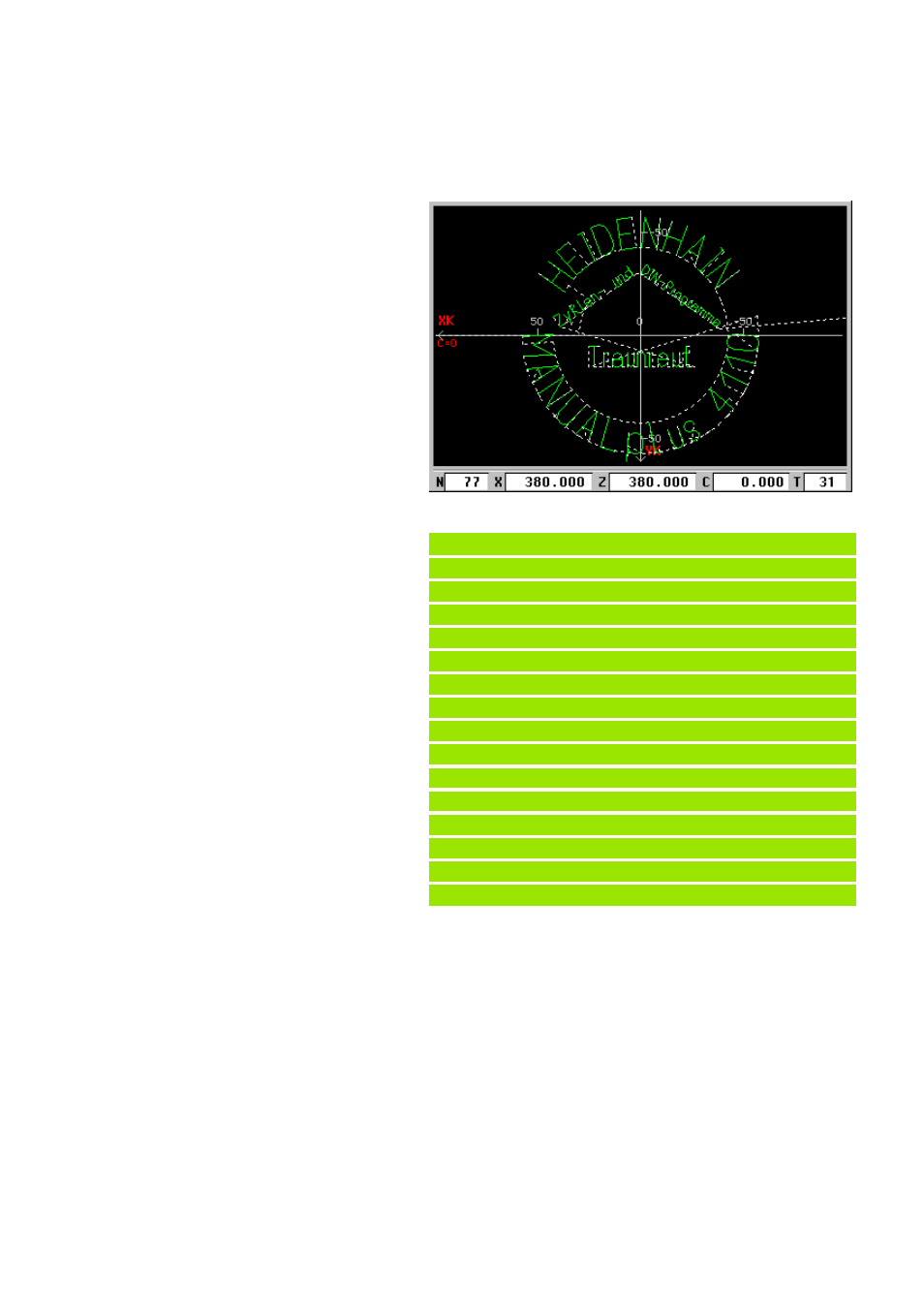

Schriftzug „DIN-Programme“
Der Schriftzug wird linear in einem Winkel graviert.
Programmierung des Schriftzugs:
8
das Werkzeug auf XK = 0, YK = –30 positionieren
8
Parameter beim UP-Aufruf:
Schrifthöhe (LA): 5 mm
Winkel (LB): 145°
Fräsebene auf Z=0 (LC=0)
Rückzugsebene auf Z=3 (LD=3)
Gravieren auf der Stirnfläche (LE=0)
Linearer Schriftzug (LF=0)
Abstandsfaktor: 1.6 * Standardabstand (I=1.6)
Beispiel: Programm- und Satzaufbau
. . .
N61 G100 XK0 YK-30
N62 L"D" LA5 LB145 LC0 LD3 LE0 LF0 I1.6
N63 L"I" LA5 LB145 LC0 LD3 LE0 LF0 I1.6
N64 L"N" LA5 LB145 LC0 LD3 LE0 LF0 I1.6
N65 L"MINUS" LA5 LB145 LC0 LD3 LE0 LF0 I1.6
N66 L"P" LA5 LB145 LC0 LD3 LE0 LF0 I1.6
N67 L"KR" LA5 LB145 LC0 LD3 LE0 LF0 I1.6
N68 L"KO" LA5 LB145 LC0 LD3 LE0 LF0 I1.6
N69 L"KG" LA5 LB145 LC0 LD3 LE0 LF0 I1.6
N70 L"KR" LA5 LB145 LC0 LD3 LE0 LF0 I1.6
N71 L"KA" LA5 LB145 LC0 LD3 LE0 LF0 I1.6
N72 L"KM" LA5 LB145 LC0 LD3 LE0 LF0 I1.6
N73 L"KM" LA5 LB145 LC0 LD3 LE0 LF0 I1.6
N74 L"KE" LA5 LB145 LC0 LD3 LE0 LF0 I1.6
N.. . . .
