August 2005 Gravieren 1
1 Gravieren
Gemeinsam mit DataPilot liefert HEIDENHAIN einen
Satz NC-Unterprogramme zum Gravieren von
Beschriftungen (Groß- und Kleinbuchstaben, Ziffern,
diverse Sonderzeichen).
Das Installationsprogramm überträgt diese NC-Unter-
programme zusammen mit den NC-Beispielprogram-
men Grav_Sti und Grav_Man in die „Maschine BEI-
SPIEL“. Die Namen der NC-Unterprogramme sind in
der Betriebsanleitung Beschriftungen gravieren auf-
gelistet.
Die Unterprogramme und Beispielprogramme zum
Gravieren werden zusätzlich komprimiert in der Datei
Grav_4110.zip
in der „Maschine BEISPIEL“ (Ver-
zeichnis „NCPS)“ abgelegt. Transferieren Sie diese
ZIP-Datei in das NCPS-Verzeichnis anderer DataPilot-
Maschinen und entpacken sie, wenn Sie das Gravie-
ren in anderen DataPilot-Maschinen nutzen wollen.
Die komprimierte Datei mit Unterprogrammen und
Beispielprogrammen zum Gravieren befindet sich
auch auf der DataPilot-CD (Pfad:
JH\DP4110\ZIP\Grav_4110.zip).
1.1 Beschriftungen gravieren

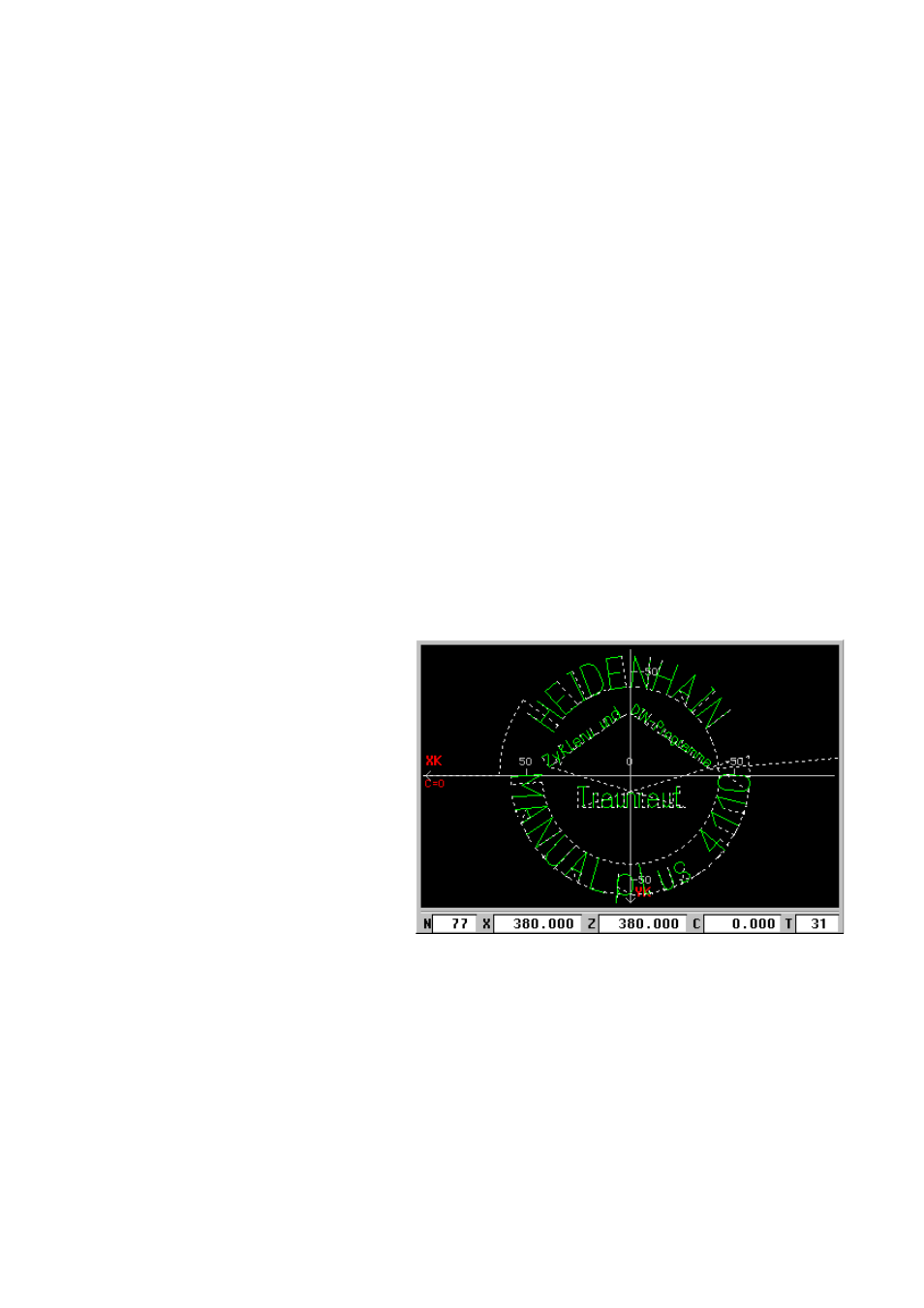

Die Beschriftung erfolgt mit der C-Achse. Die Zeichen
können Sie in der Größe, Lage und Position anpassen.
Standardmäßig gravieren die Unterprogramme die
Zeichenfolgen
„ auf der Stirnfläche: linear oder polar
„ auf der Mantelfläche: linear
