August 2005 Gravieren 9

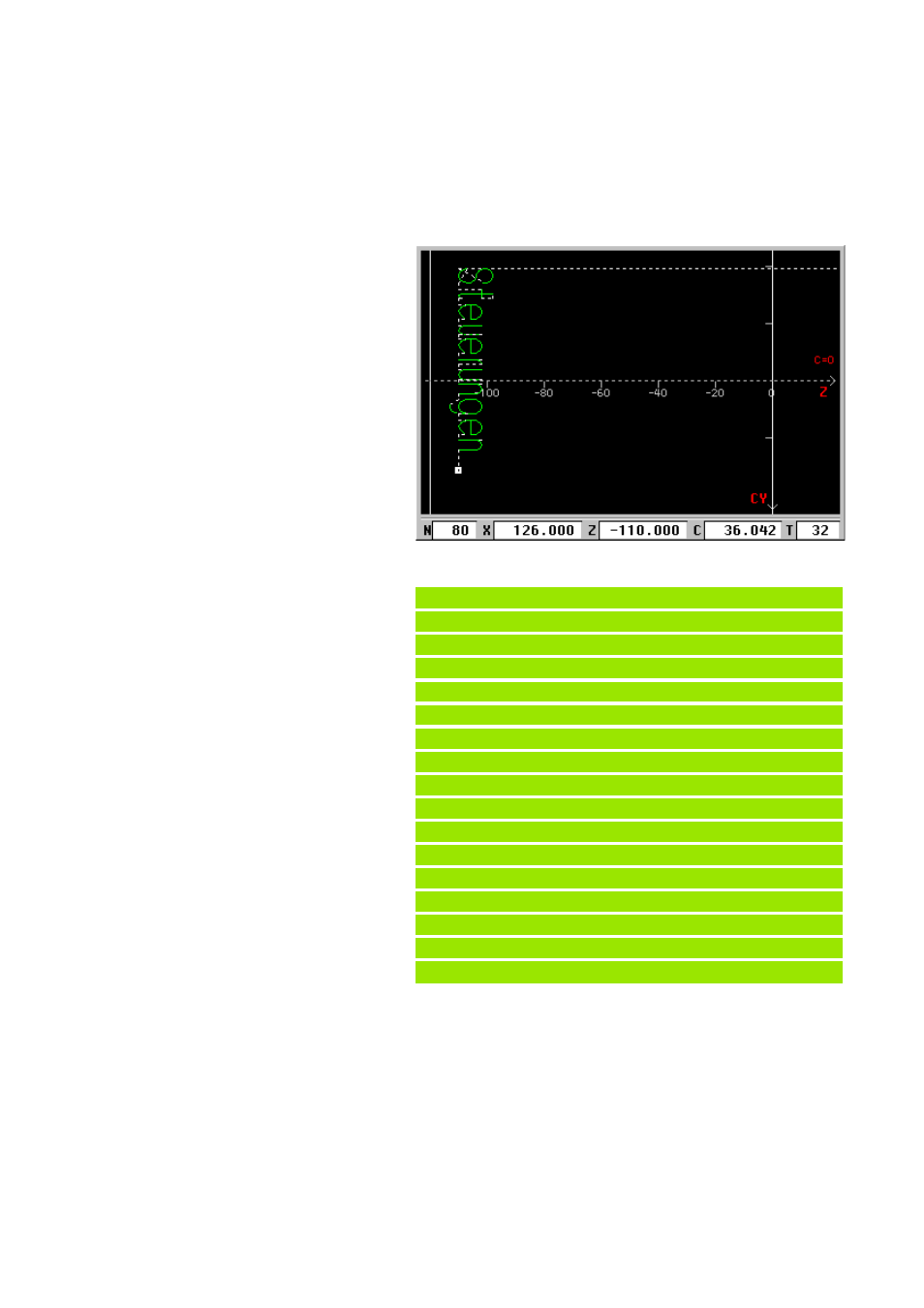

1.4 Beispiel: Mantelfläche beschriften
Schriftzug „Steuerungen“
Der Schriftzug „Steuerungen“ wird von –CY nach
nach +CY graviert.
Programmierung des Schriftzugs:
8 das Werkzeug auf Z=–110 und C=–45° positionie-
ren
8 Parameter beim UP-Aufruf:
„ Schrifthöhe: LA=12 mm
„ Winkel: LB=0° (von –CY nach nach +CY)
„ Fräsebene auf Durchmesser 120 (LC=120)
„ Rückzugsebene auf Durchmesser 126 (LD=126)
„ Gravieren auf der Mantelfläche (LE=1)
„ Linearer Schriftzug (LF=0)
„ Durchmesser (für G120): LH=120
„ Abstandsfaktor: 1.3 * Standardabstand (I=1.3)
Beispiel: Programm- und Satzaufbau
. . .
N5 G110 C-45
N6 G0 X126
N7 G0 Z-110
N8 L"S" LA12 LB0 LC120 LD126 LE1 LF0 LH120 I1.3
N9 L"KT" LA12 LB0 LC120 LD126 LE1 LF0 LH120 I1.3
N10 L"KE" LA12 LB0 LC120 LD126 LE1 LF0 LH120 I1.3
N11 L"KU" LA12 LB0 LC120 LD126 LE1 LF0 LH120 I1.3
N12 L"KE" LA12 LB0 LC120 LD126 LE1 LF0 LH120 I1.3
N13 L"KR" LA12 LB0 LC120 LD126 LE1 LF0 LH120 I1.3
N14 L"KU" LA12 LB0 LC120 LD126 LE1 LF0 LH120 I1.3
N15 L"KN" LA12 LB0 LC120 LD126 LE1 LF0 LH120 I1.3
N16 L"KG" LA12 LB0 LC120 LD126 LE1 LF0 LH120 I1.3
N17 L"KE" LA12 LB0 LC120 LD126 LE1 LF0 LH120 I1.3
N18 L"KN" LA12 LB0 LC120 LD126 LE1 LF0 LH120 I1.3
N19 L"BLANK" LA12 LB0 LC120 LD126 LE1 LF0 LH120 I1.3
N.. . . .
