HEIDENHAIN MANUALplus 4110 Instructions for engraving cycles Benutzerhandbuch
Seite 9
August 2005
Gravieren
7

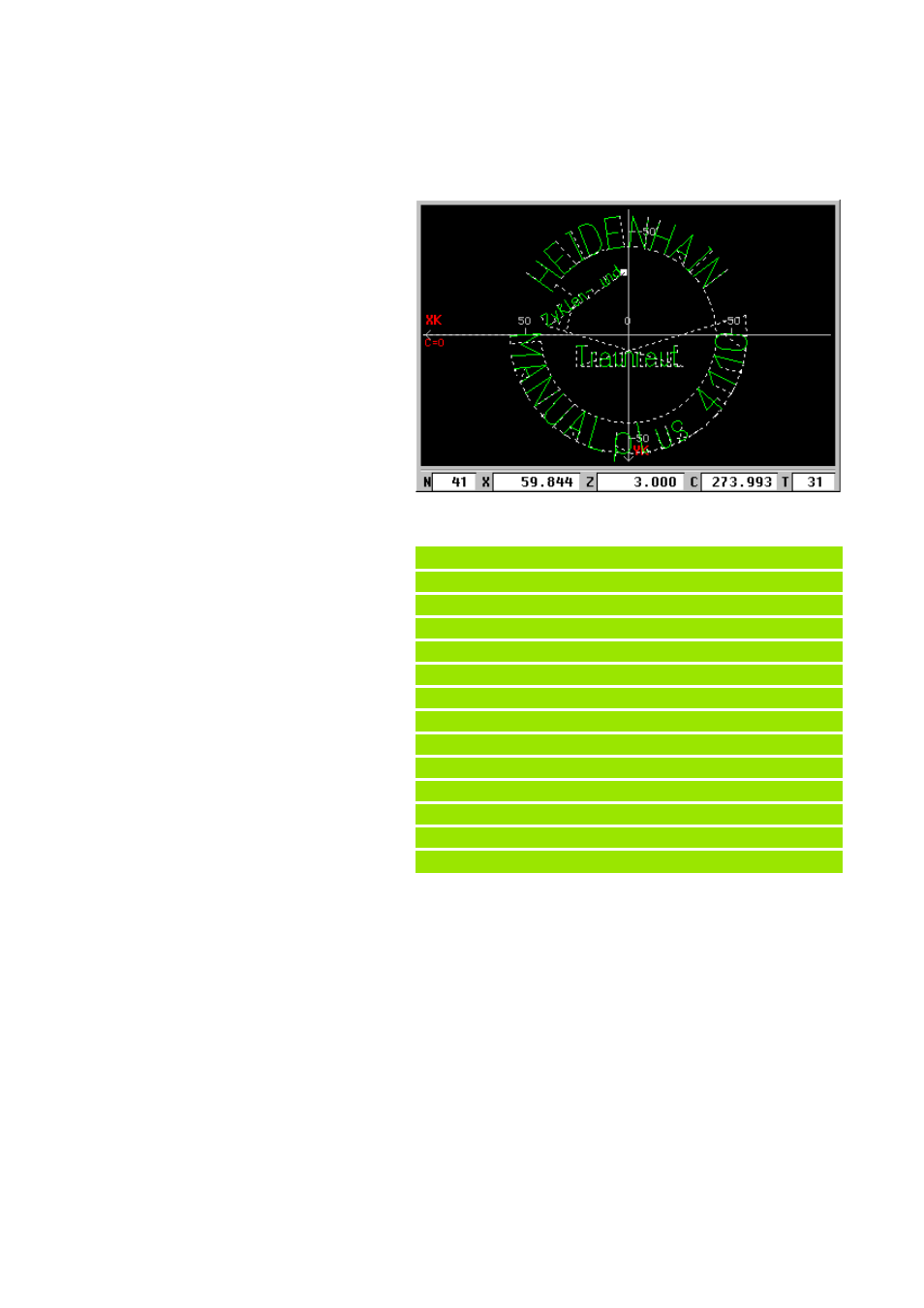

Schriftzug „Zyklen- und“
Der Schriftzug wird linear in einem Winkel graviert.
Programmierung des Schriftzugs:
8
das Werkzeug auf XK = 39, YK = –4 positionieren
8
Parameter beim UP-Aufruf:
Schrifthöhe (LA): 6 mm
Winkel (LB): 215°
Fräsebene auf Z=0 (LC=0)
Rückzugsebene auf Z=3 (LD=3)
Gravieren auf der Stirnfläche (LE=0)
Linearer Schriftzug (LF=0)
Abstandsfaktor: 1.6 * Standardabstand (I=1.6)
Beispiel: Programm- und Satzaufbau
. . .
N48 G100 XK39 YK-4
N49 L"Z" LA6 LB215 LC0 LD3 LE0 LF0 I1.6
N50 L"KY" LA6 LB215 LC0 LD3 LE0 LF0 I1.6
N51 L"KK" LA6 LB215 LC0 LD3 LE0 LF0 I1.6
N52 L"KL" LA6 LB215 LC0 LD3 LE0 LF0 I1.6
N53 L"KE" LA6 LB215 LC0 LD3 LE0 LF0 I1.6
N54 L"KN" LA6 LB215 LC0 LD3 LE0 LF0 I1.6
N55 L"MINUS" LA6 LB215 LC0 LD3 LE0 LF0 I1.6
N56 L"BLANK" LA6 LB215 LC0 LD3 LE0 LF0 I1.6
N57 L"KU" LA6 LB215 LC0 LD3 LE0 LF0 I1.6
N58 L"KN" LA6 LB215 LC0 LD3 LE0 LF0 I1.6
N59 L"KD" LA6 LB215 LC0 LD3 LE0 LF0 I1.6
N.. . . .
