4 HEIDENHAIN MANUALplus 4110
1.3 Beispiel: Stirnfläche beschriften
Das folgende Beispielprogramm graviert Schriftzüge
in verschiedenen Lagen und Positionen auf der Stirn-
fläche.

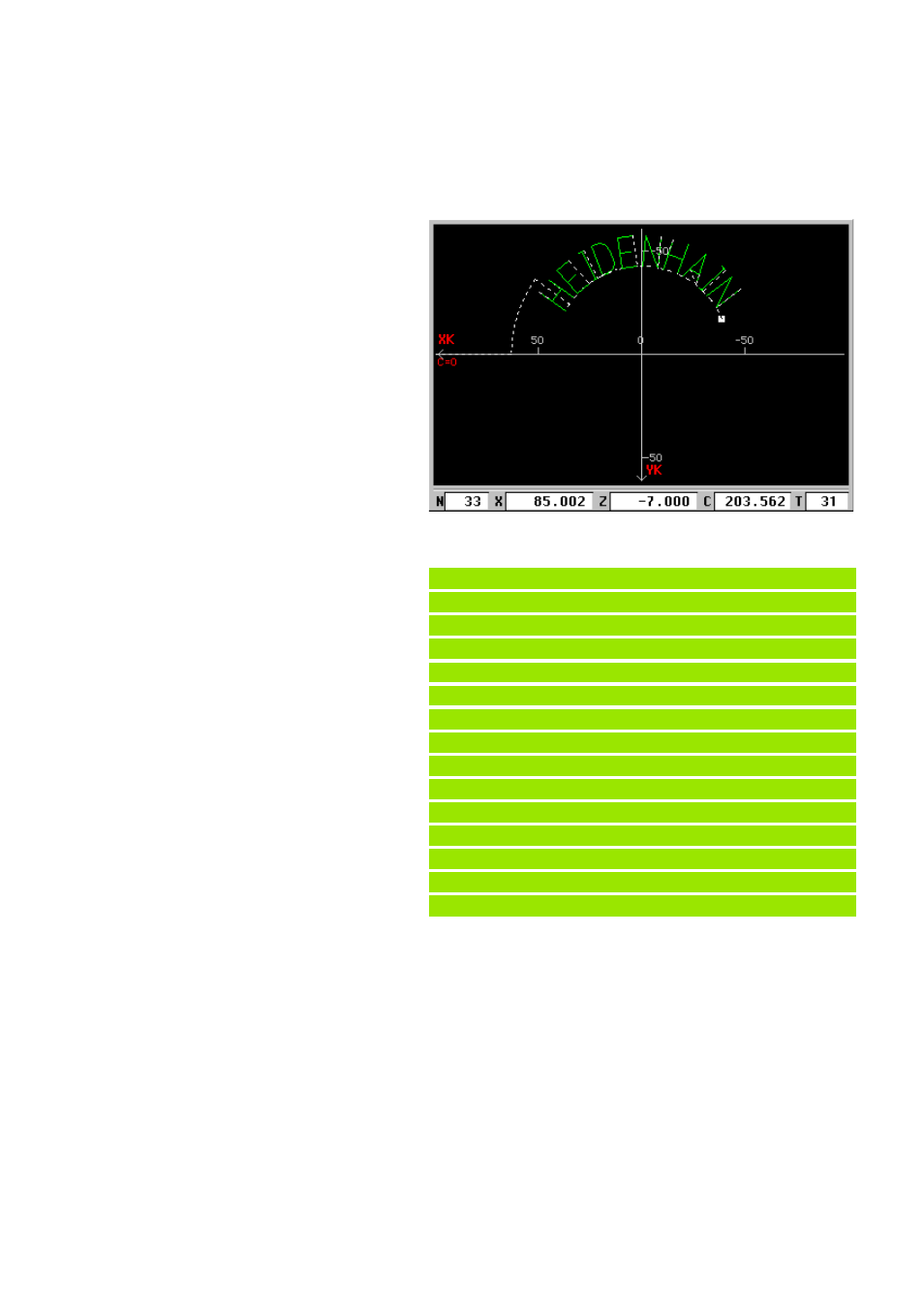

Schriftzug „HEIDENHAIN“
Der Schriftzug wird polar nach oben gebogen auf
Z = –10 graviert.
Programmierung des Schriftzugs:
8 das Werkzeug auf C=–35° positionieren
8 Parameter beim UP-Aufruf:
„ Schrifthöhe: LA=15 mm
„ Fräsebene auf Z=–10 (LC=–10)
„ Rückzugsebene auf Z=–7 (LD=–7)
„ Gravieren auf der Stirnfläche (LE=0)
„ Polarer Schriftzug nach oben gebogen (LF=1)
„ Durchmesser, auf dem der Schriftzug graviert
wird (LH): Zeichenunterkante=85
„ Abstandsfaktor (I) wird nicht programmiert; es gilt
der Standardabstand Beispiel: Programm- und Satzaufbau
. . .
N5 G0 X60 Z5
N6 G0 Z-5
N7 G110 C-35
N8 L"H" LA15 LC-10 LD-7 LE0 LF1 LH85
N9 L"E" LA15 LC-10 LD-7 LE0 LF1 LH85
N10 L"I" LA15 LC-10 LD-7 LE0 LF1 LH85
N11 L"D" LA15 LC-10 LD-7 LE0 LF1 LH85
N12 L"E" LA15 LC-10 LD-7 LE0 LF1 LH85
N13 L"N" LA15 LC-10 LD-7 LE0 LF1 LH85
N14 L"H" LA15 LC-10 LD-7 LE0 LF1 LH85
N15 L"A" LA15 LC-10 LD-7 LE0 LF1 LH85
N16 L"I" LA15 LC-10 LD-7 LE0 LF1 LH85
N17 L"N" LA15 LC-10 LD-7 LE0 LF1 LH85
N.. . . .
