Gravieren
5

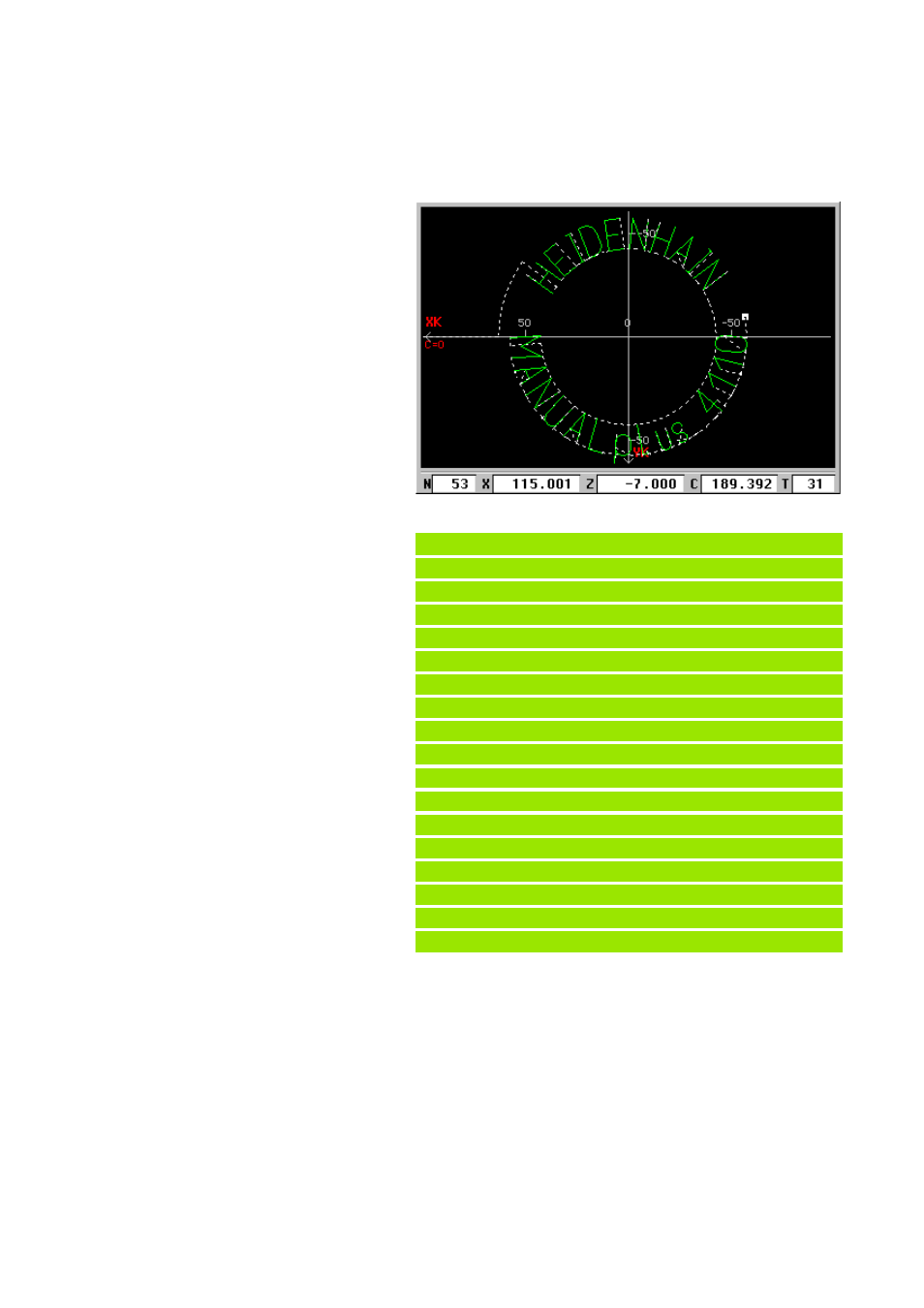

Schriftzug „MANUALplus 4110“
Der Schriftzug wird polar nach unten gebogen auf
Z = – 10 graviert.
Programmierung des Schriftzugs:
8
das Werkzeug auf C=4° positionieren
8
Parameter beim UP-Aufruf:
Schrifthöhe: LA=15 mm
Fräsebene auf Z=–10 (LC=–10)
Rückzugsebene auf Z=–7 (LD=–7)
Gravieren auf der Stirnfläche (LE=0)
Polarer Schriftzug nach unten gebogen (LF=2)
Durchmesser, auf dem der Schriftzug graviert
wird (LH): Zeichenunterkante=115
Abstandsfaktor: 1.3 * Standardabstand (I=1.3)
Beispiel: Programm- und Satzaufbau
. . .
N19 G110 C4
N20 L"M" LA15 LC-10 LD-7 LE0 LF2 LH115 I1.3
N21 L"A" LA15 LC-10 LD-7 LE0 LF2 LH115 I1.3
N22 L"N" LA15 LC-10 LD-7 LE0 LF2 LH115 I1.3
N23 L"U" LA15 LC-10 LD-7 LE0 LF2 LH115 I1.3
N24 L"A" LA15 LC-10 LD-7 LE0 LF2 LH115 I1.3
N25 L"L" LA15 LC-10 LD-7 LE0 LF2 LH115 I1.3
N26 L"KP" LA15 LC-10 LD-7 LE0 LF2 LH115 I1.3
N27 L"KL" LA15 LC-10 LD-7 LE0 LF2 LH115 I1.3
N28 L"KU" LA15 LC-10 LD-7 LE0 LF2 LH115 I1.3
N29 L"KS" V1 LA15 LC-10 LD-7 LE0 LF2 LH115 I1.3
N30 L"BLANK" V1 LA15 LC-10 LD-7 LE0 LF2 LH115 I1.3
N31 L"4" V1 LA15 LC-10 LD-7 LE0 LF2 LH115 I1.3
N32 L"1" V1 LA15 LC-10 LD-7 LE0 LF2 LH115 I1.3
N33 L"1" V1 LA15 LC-10 LD-7 LE0 LF2 LH115 I1.3
N34 L"0" V1 LA15 LC-10 LD-7 LE0 LF2 LH115 I1.3
N.. . . .
