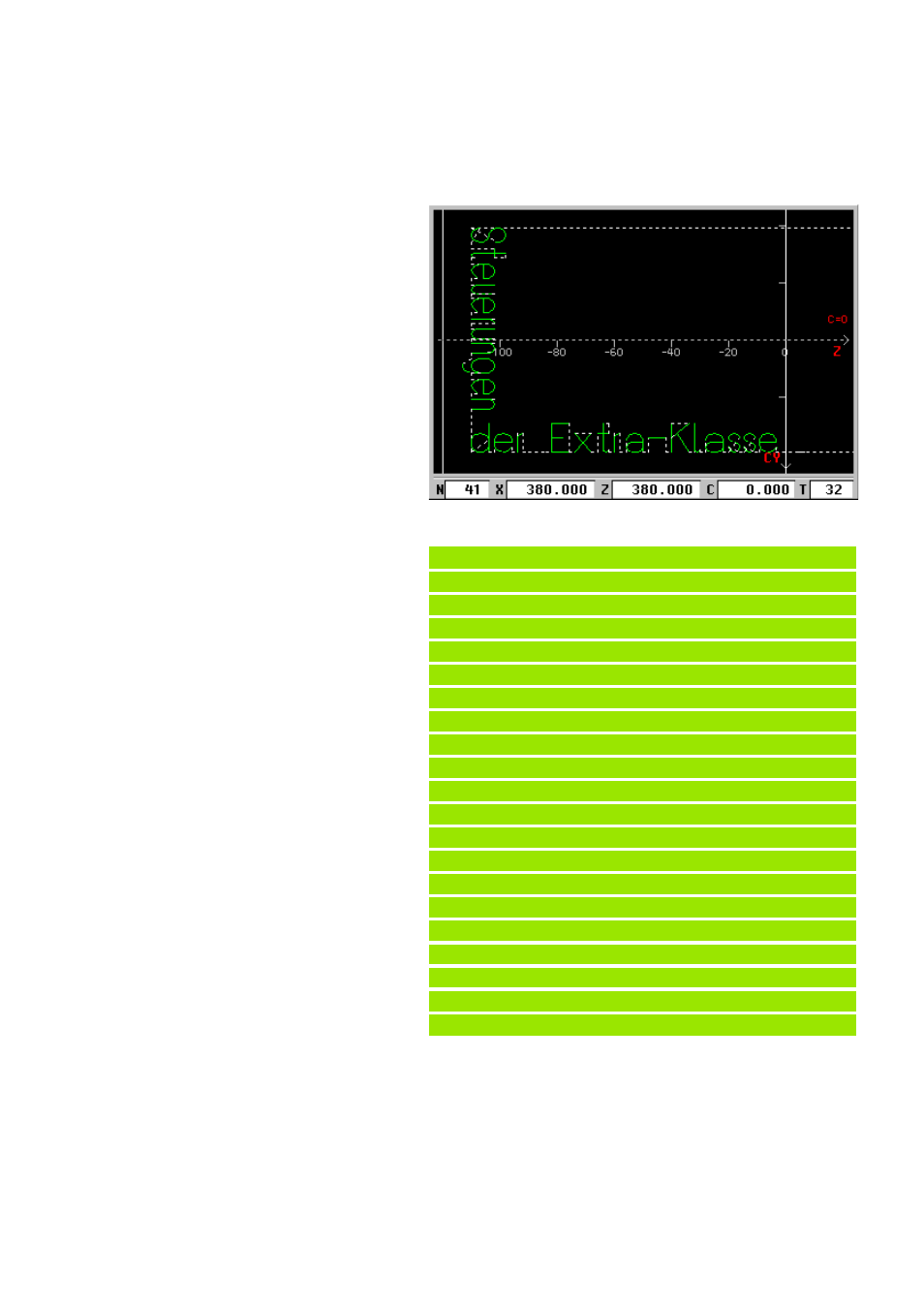

Schriftzug „der Extra-Klasse“
Der Schriftzug „der Extra-Klasse“ wird von –Z nach
+Z graviert.
Programmierung des Schriftzugs:
8 das Werkzeug auf Z=–110 und C=45° positionieren
8 Parameter beim UP-Aufruf:
„ Schrifthöhe: LA=12 mm
„ Winkel: LB=90° (von –Z nach nach +Z)
„ Fräsebene auf Durchmesser 120 (LC=120)
„ Rückzugsebene auf Durchmesser 126 (LD=126)
„ Gravieren auf der Mantelfläche (LE=1)
„ Linearer Schriftzug (LF=0)
„ Durchmesser (für G120): LH=120
„ Abstandsfaktor (I) wird nicht programmiert; es gilt
der Standardabstand
Beispiel: Programm- und Satzaufbau
. . .
N21 G110 C45
N22 G0 Z-110
N23 L"KD" LA12 LB90 LC120 LD126 LE1 LF0 LH120
N24 L"KE" LA12 LB90 LC120 LD126 LE1 LF0 LH120
N25 L"KR" LA12 LB90 LC120 LD126 LE1 LF0 LH120
N26 L"BLANK" LA12 LB90 LC120 LD126 LE1 LF0 LH120
N27 L"E" LA12 LB90 LC120 LD126 LE1 LF0 LH120
N28 L"KX" LA12 LB90 LC120 LD126 LE1 LF0 LH120
N29 L"KT" LA12 LB90 LC120 LD126 LE1 LF0 LH120
N30 L"KR" LA12 LB90 LC120 LD126 LE1 LF0 LH120
N31 L"KA" LA12 LB90 LC120 LD126 LE1 LF0 LH120
N32 L"MINUS" LA12 LB90 LC120 LD126 LE1 LF0 LH120
N33 L"K" LA12 LB90 LC120 LD126 LE1 LF0 LH120
N34 L"KL" LA12 LB90 LC120 LD126 LE1 LF0 LH120
N35 L"KA" LA12 LB90 LC120 LD126 LE1 LF0 LH120
N36 L"KS" LA12 LB90 LC120 LD126 LE1 LF0 LH120
N37 L"KS" LA12 LB90 LC120 LD126 LE1 LF0 LH120
N38 L"KE" LA12 LB90 LC120 LD126 LE1 LF0 LH120
N39 L"BLANK" LA12 LB90 LC120 LD126 LE1 LF0 LH120
N.. . . .
