6 HEIDENHAIN MANUALplus 4110

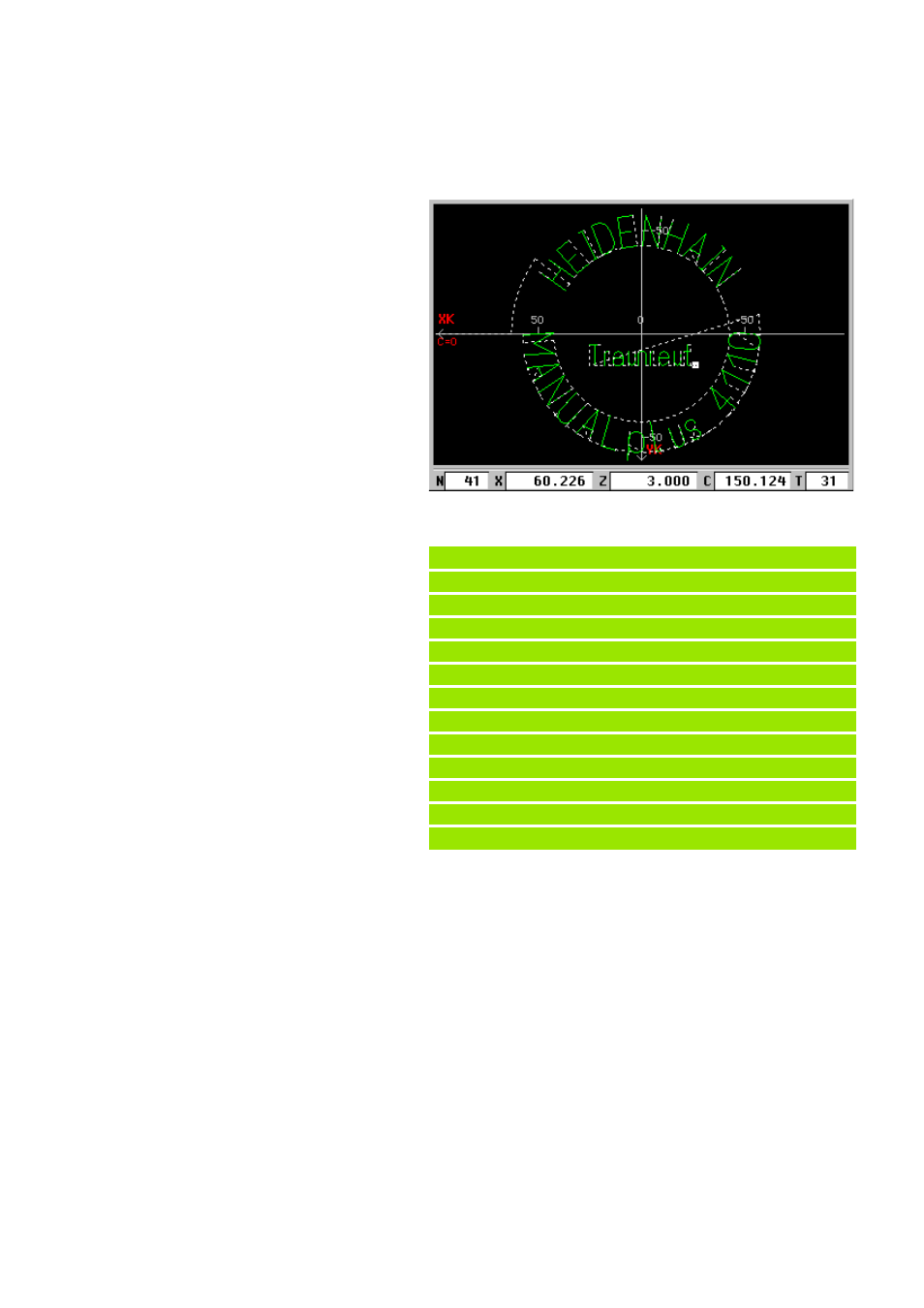

Schriftzug „Traunreut“
Der Schriftzug wird linear graviert.
Programmierung des Schriftzugs:
8 das Werkzeug auf XK = 25, YK = 15 positionieren
8 Parameter beim UP-Aufruf:
„ Schrifthöhe: LA=10 mm
„ Winkel (LB): 180°
„ Fräsebene auf Z=0 (LC=0)
„ Rückzugsebene auf Z=3 (LD=3)
„ Gravieren auf der Stirnfläche (LE=0)
„ Linearer Schriftzug (LF=0)
„ Abstandsfaktor: 1.4 * Standardabstand (I=1.4)
Beispiel: Programm- und Satzaufbau
. . .
N36 G0 Z5
N37 G100 XK25 YK15
N38 L"T" LA10 LB180 LC0 LD3 LE0 LF0 I1.4
N39 L"KR" LA10 LB180 LC0 LD3 LE0 LF0 I1.4
N40 L"KA" LA10 LB180 LC0 LD3 LE0 LF0 I1.4
N41 L"KU" LA10 LB180 LC0 LD3 LE0 LF0 I1.4
N42 L"KN" LA10 LB180 LC0 LD3 LE0 LF0 I1.4
N43 L"KR" LA10 LB180 LC0 LD3 LE0 LF0 I1.4
N44 L"KE" LA10 LB180 LC0 LD3 LE0 LF0 I1.4
N45 L"KU" LA10 LB180 LC0 LD3 LE0 LF0 I1.4
N46 L"KT" LA10 LB180 LC0 LD3 LE0 LF0 I1.4
N.. . . .
